ответ:Три вида усечённой сферы см. на фото.
Объяснение:
Чертёж выполнялся от руки. Расставьте точки на виде спереди, как на чертеже. Перенесите точки 3¹,4¹,9¹,10¹ на другие виды. Штрих около цифр поставить не могу, пишу 1.
На виде спереди замерьте размер отрезка от горизонтальной оси до точки 4¹ и проведите на виде слева часть окружности таким радиусом, получите точки 5¹¹ и 6¹¹. Удаление этих точек от вертикальной оси на виде слева помечено двойным штрихом. Отступите это расстояние на виде сверху от горизонтальной оси вверх и вниз, получите точки 5 и 6 на виде сверху.
Аналогично нахождению проекций точек 5 и 6 найдите точки 1 и 2 на виде слева, а затем на виде сверху. Точно также находятся точки 7 и 8.
Обратите внимание на то, что часть линий на виде слева являются невидимыми и проводятся штриховой линией: это часть круга 1¹¹-3¹¹-2¹¹ и отрезок 1¹¹-2¹¹ .
Последнее, что надо сделать, это стереть на виде спереди часть круга между точками 4¹ и 3¹ , а также на виде слева верхнюю часть круга между точками 9¹¹ и 10¹¹. Эти линии окружностей можно провести тонкой линией из длинного штриха и точки.
Очень надеюсь, что смогла вам
ответ: Артём, см. построение трёх проекций сферы на фото.
Объяснение:
Проставьвте точки на виде спереди, как на чертеже.
Точки 1¹,2¹,3¹ легко переносятся на виды сверху и слева. Получим точки 1,2,3 и 1¹¹,2¹¹,3¹¹.
Чтобы получить остальные проекции точек, проведём фронтально-проецирующие плоскости α₁,α₂...α₄. Эти плоскости режут сферу по окружностям, радиусы которых можно замерить на виде спереди.
Радиус окружности для пл. α₁ я отметила фигурной скобкой. Проведите на виде сверху окружность такого радиуса. Получим точки 4,5,6.Аналогично получают точки 7,8,9,10.
Замерьте на виде сверху расстояние от горизонталной оси до точек 7,8 и 9,10. Отступите соответствующие расстояния на виде слева от вертикальной оси влево и вправо. Получите точки 7¹¹,8¹¹ и 9¹¹,10¹¹. Проведите на проекциях линии пересечения секущих плоскостей и сферы.
Обратите внимание, что на виде сверху после точки пересечения этих линий одна часть одной из них будет не видна, и её надо выполнить штриховой линией. Кроме этого секущих плоскостей три, и в местах преломления надо провести на виде слева сплошные основные толстые линии 2¹¹-3¹¹ и 4¹¹-5¹¹, а на виде сверху - штриховую линию
4-5 и сплошные основные толстые 2-4 и 3-5.
На видах спереди и сверху часть сферы исчезает, но её надо показать штрхпунктирной линией.
Кажется пояснила всё. Надеюсь, что Вам.

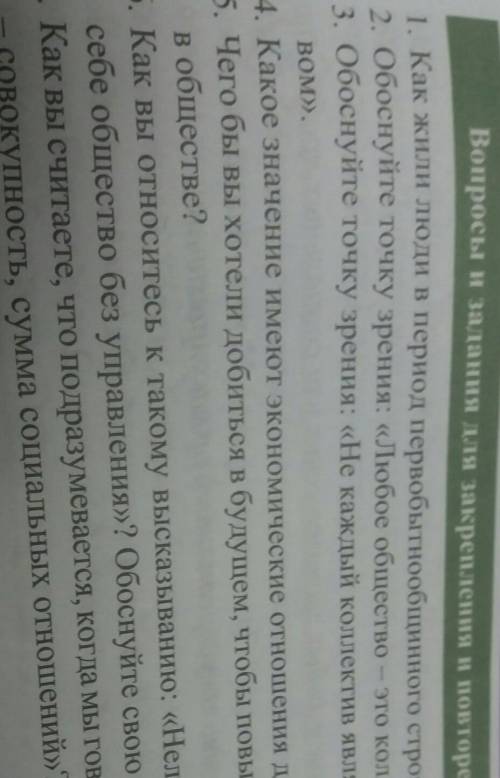

1.местом жилища наших далеких предков были пещеры. Но только пещер удобных для проживания было не так и много, а численность первобытных людей со временем начала увеличиватся, и в какой-то момент пещер на всех перестало хватать. И вот перед первобытным человеком впервые возник вопрос – где жить
Чтобы решить «квартирный вопрос» первобытные люди научились строить первые жилища, которые делали в том числе из костей умерших животных. Бывало, удавалось убить какого-нибудь мамонта и с его останков создать себе жилище. Кости мамонта вкапывались в землю, а сверху на них натягивались звериные шкуры, получался некий шалаш, в котором вполне можно было укрыться от непогоды и жить обычной тому времени жизнью. Занимались первобытные люди охотой, рыболовством, землиделием и собирательством
2) любое общество это коллектив, так как любое общество собирающийся в одно место по одной или похожей причине либо по работе являются коллективом. Например семья это тоже можно отнести с коллективу, общество семейного округа.
