ответ: 8/30 Ампера = 0,2(6) А и 20 Вольт
Объяснение: Цена деления измерительного прибора находится путем деления максимального значения параметра, который измеряет прибор, на количество деления шкалы от нуля до этой максимальной величины. В амперметре максимальная величина тока, который может измерить прибор = 8 Ампер. Количество делений от 0 до 8 = 30 делений. Следовательно цена деления = 8/30 = 0,2(6) Ампера. В волтметре максимальная величина напряжения, которую может измерить прибор = 600 Вольт. Количество делений от 0 до 600 = 30 делений. Значит цена деления вольтметра = 600/30 = 20 Вольт
Объяснение:

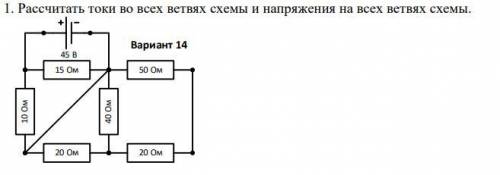

Сопротивления 10 и 15 Ом включены параллельно источнику ЭДС. Ток протекать будет только через эти два сопротивления (если схема правильно нарисована). В этой схеме остальные ветви (сопротивления) зашунтированы диагональной перемычкой (от резистора 10 Ом к "-" батареи).
I₁₀=45/10=4.5 (А);
I₁₅=45/15=3 (А);
Общий ток батареи:
I=I₁₀+I₁₅; I=4.5+3=7.5 (А)
Напряжения на этих резисторах равно напряжению батареи
U₁₀=U₁₅=U=45 В
