м, длину поезда l, скорость нашего поезда
м/с, скорость второго поезда
, время проезда через туннель
сек, а скорость проезда мимо поезда
сек. Тогда
, оттуда
м. Теперь второй случай, поезд мимо поезда
,
м/с. Второй поезд ехал со скорость 10 метров в секунду.
Смотря при каком случае тебе надо... Есть 3 вида:
1. КЗ (короткое замыкание)
2. Нормальный режим
3. Режим перегрузки
1.Нормальный режим.
Во время взвода рычага управления выключателем приводится в движение механизма взвода и расцепления, тем самым осуществляя коммутацию силовых контактов.
После коммутации ток протекает от питающего провода или кабеля, подключенного к винтовому зажиму, через этот зажим по контактам, сначала по неподвижному, а затем и по подвижному. Далее ток проходит через гибкую связь, катушку электромагнита, снова через гибкую связь и биметаллическую пластину, и в конце через нижний винтовой зажим к отходящей линии, "питающей" электроприбор.
2. Короткое замыкание.
В данном режиме электромагнитный расцепитель автоматического выключателя должен произвести мгновенное отключение нагрузки. Принцип действия заключается в следующем: при значительном превышении номинального тока, протекающего через обмотку электромагнита, возникает мощное магнитное поле, которое тянет вниз якорь с подвижным контактом. Якорь в свою очередь надавливает на рычажок спускового механизма, в результате чего происходит отключение нагрузки.
Необходимо отметить, что в результате мгновенного возникновения магнитного поля автоматический выключатель успевает отключиться до появления нежелательных последствий.
Однако во время размыкания возможно возникновение дугового разряда между подвижным и неподвижным контактами. Дуга движется в сторону дугогасительной камеры. Попадая на пластины, дуга расщепляется, завлекается внутрь камеры и тухнет. Образовавшиеся продукты горения вместе с избыточным давлением выходят наружу через специальное отверстие в корпусе автомата.
3. Перегрузка.
За защиту от перегрузки отвечает тепловой расцепитель. Принцип работы данного расцепителя заключается в следующем: когда ток, протекающий через биметаллическую пластину, становится равным или больше установленного значения, пластина нагревается и постепенно изгибается. Достигнув определенного угла изгиба, она надавливает своим кончиком на рычажок спускового механизма. Таким образом автомат отключается
И для лучшего понятия вот... Держи конструкцию предохранителя)))
Объяснение:

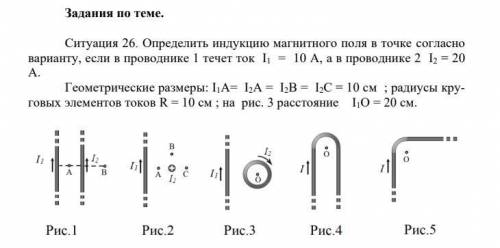

Дано:
I = 10 A
R = 10 см = 0,10 м
______________
B - ?
1)

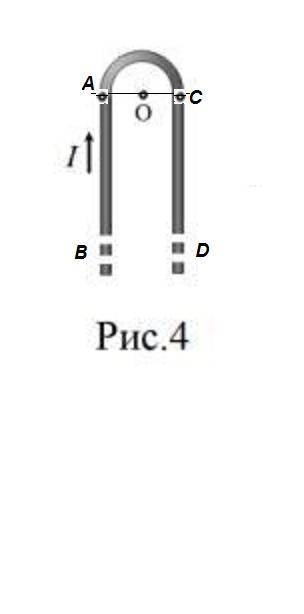

Магнитное поле, созданное лучами AB и CD
B₁ = B₂ = μ₀·I ·(cos 0° - cos 90°) / (4·π·R) = μ₀·I / (4·π·R)
2)
Магнитное поле, созданное полувитком:
B₀ = (1/2)·μ₀·I / (2·R) = μ₀·I / (4·R)
3)
Сумма:
B = B₀ + B₁ + B₂
B = μ₀·I / (4·R) + μ₀·I / (4·π·R) + μ₀·I / (4·π·R) =
= μ₀·I / (4·R) ·[1 + 1/π + 1/π] = μ₀·I·(2+π) / (4·π·R)
B = 1·10⁻⁷·10·(2+3,14) / 0,1 = 51·10⁻⁶ Тл
