Задача 1:
Для решения этой задачи мы можем использовать закон Ома, который гласит, что ток в цепи пропорционален напряжению и обратно пропорционален сопротивлению.
Используем формулу: I = V/R, где I - ток, V - напряжение, R - сопротивление.
Дано:
- Е1 = 100 В
- Е2 = 200 В
- R1 = 20 Ом (сопротивление первого элемента)
- R2 = 40 Ом (сопротивление второго элемента)
- R3 = 50 Ом (сопротивление третьего элемента)
- R4 = 100 Ом (сопротивление четвертого элемента)
1.1) Определение токов в каждой ветви схемы:
Для вычисления токов в каждой ветви схемы сначала нужно определить общее сопротивление цепи. Мы можем это сделать, применяя формулы для последовательного и параллельного соединения сопротивлений.
В данной схеме элементы R1 и R2 соединены последовательно. Используем формулу для сопротивлений, соединенных последовательно:
1/Req = 1/R1 + 1/R2
1/Req = 1/20 + 1/40
1/Req = 3/40
Req = 40/3 Ом
Теперь элемент R3 соединен параллельно с элементом R4. Используем формулу для сопротивлений, соединенных параллельно:
1/Req = 1/R3 + 1/R4
1/Req = 1/50 + 1/100
1/Req = 3/100
Req = 100/3 Ом
Теперь, когда мы определили общее сопротивление цепи, можем найти токи в каждой ветви с использованием закона Ома:
- Ток в ветви с элементом R1: I1 = E1 / R1 = 100 / 20 = 5 А
- Ток в ветви с элементом R2: I2 = E1 / R2 = 100 / 40 = 2.5 А
- Ток в ветви с элементом R3: I3 = E2 / R3 = 200 / 50 = 4 А
- Ток в ветви с элементом R4: I4 = E2 / R4 = 200 / 100 = 2 А
1.2) Ответ:
Токи в каждой ветви схемы:
- Ток в ветви с элементом R1: I1 = 5 А
- Ток в ветви с элементом R2: I2 = 2.5 А
- Ток в ветви с элементом R3: I3 = 4 А
- Ток в ветви с элементом R4: I4 = 2 А
Задача 2:
Для решения этой задачи мы будем использовать комплексные числа и комплексную алгебру. Преобразуем схему в комплексному виду и затем найдем комплексные значения напряжения, токов и сопротивлений.
Дано:
- U = 100 В (напряжение питания цепи)
- R1 = 5 Ом (сопротивление первого элемента)
- R2 = 5 Ом (сопротивление второго элемента)
- R3 = 20 Ом (сопротивление третьего элемента)
- X1 = 20 Ом (реактивное сопротивление первого элемента)
- X2 = 10 Ом (реактивное сопротивление второго элемента)
- X3 = 5 Ом (реактивное сопротивление третьего элемента)
2.1) Определение токов во всех ветвях схемы и падения напряжения на ее участках:
Используем комплексные числа для представления напряжений, токов и сопротивлений. Пусть "z" будет комплексным значением сопротивления, "I" - комплексным током, "V" - комплексным напряжением.
Представим сопротивления и реактивные сопротивления элементов в виде комплексных чисел, используя формулу Z = R + jX, где Z - комплексное сопротивление, R - активное сопротивление, X - реактивное сопротивление.
Теперь, когда мы установили комплексные значения сопротивлений, можем использовать закон Ома и закон Кирхгофа для нахождения токов в ветвях схемы и падения напряжения на участках.
Используя формулу комплексной мощности P = VI*, где P - мощность, V - комплексное напряжение, I* - комплексно-сопряженный ток, можем найти активную и реактивную мощности.
- Активная мощность P = Re(P) = Re(VI*)
- Реактивная мощность Q = Im(P) = Im(VI*)
2.2) Построение векторной диаграммы:
Мы можем построить векторную диаграмму, представляя комплексные числа в виде векторов на комплексной плоскости. Векторное приложение позволяет нам визуально представить фазовые отношения между токами и напряжениями в схеме.
- На векторной диаграмме представим комплексные значения напряжений V1, V2, V3 и токов I1, I2, I3 в виде векторов
- Используем углы между векторами, чтобы определить фазовые отношения между токами и напряжениями
2.3) Ответ:
- Токи в каждой ветви схемы:
- Ток в ветви с элементом R1: I1 = V1 / R1
- Ток в ветви с элементом R2: I2 = V2 / R2
- Ток в ветви с элементом R3: I3 = V3 / R3
- Падение напряжения на участках:
- Падение напряжения на элементе R1: V1 = I1 * R1
- Падение напряжения на элементе R2: V2 = I2 * R2
- Падение напряжения на элементе R3: V3 = I3 * R3
- Комплекс полной мощности: S = P + jQ, где P - активная мощность, Q - реактивная мощность
- Активная мощность: P = Re(P) = Re(VI*)
- Реактивная мощность: Q = Im(P) = Im(VI*)
1. Задача говорит о том, что к концу рычага приложена сила 40 Н, а длина рычага составляет 50 см. Вам необходимо вычислить момент силы.
Момент силы вычисляется по формуле: M = F * d, где M - момент силы, F - сила, d - длина рычага.
Переведем длину рычага в метры, так как в формуле используется система СИ: 50 см = 0.5 м.
Подставим известные значения в формулу: M = 40 Н * 0.5 м = 20 Н*м.
Ответ: Момент силы равен 20 Н*м.
2. В этой задаче вам известен момент силы (100 Н*м) и длина рычага (2 м). Вам нужно найти массу тела, подвешенного к концу рычага.
Момент силы вычисляется так же, как и в прошлой задаче: M = F * d.
Выразим силу F из формулы: F = M / d.
Подставим известные значения: F = 100 Н*м / 2 м = 50 Н.
Теперь мы знаем силу, действующую на тело, но нам нужно найти массу тела, используя формулу: F = m * g, где m - масса тела, g - ускорение свободного падения.
Ускорение свободного падения обычно равно 9.8 м/с^2.
Выразим массу тела m из второй формулы: m = F / g.
Подставим известные значения: m = 50 Н / 9.8 м/с^2 ≈ 5.1 кг.
Ответ: Масса тела, подвешенного к концу рычага, составляет примерно 5.1 кг.
3. В этой задаче известны масса тела (5 кг) и момент силы (200 Н*м). Вам нужно вычислить длину плеча.
Момент силы, как и ранее, вычисляется по формуле: M = F * d.
Выразим длину плеча d из формулы: d = M / F.
Подставим известные значения: d = 200 Н*м / 5 Н = 40 м.
Ответ: Длина плеча составляет 40 м.
4. В данной задаче рассказывается о равновесии рычага с двумя телами. Масса одного тела (2 кг) и длина его плеча (0.4 м) известны, а длина другого плеча (0.6 м) и массу второго тела нужно найти.
Для равновесия рычага необходимо, чтобы моменты сил, действующих на оба конца, были равны. Момент силы вычисляется по формуле: M = F * d.
Момент силы, создаваемый первым телом, равен M1 = F1 * d1, где F1 - сила, действующая на первый тело, d1 - длина первого плеча.
Момент силы, создаваемый вторым телом, равен M2 = F2 * d2, где F2 - сила, действующая на второе тело, d2 - длина второго плеча.
Так как рычаг находится в равновесии, M1 = M2.
Подставим известные значения в формулы:
M1 = 2 кг * 9.8 м/с^2 * 0.4 м = 7.84 Н*м.
M2 = F2 * 0.6 м.
Так как M1 = M2, то 7.84 Н*м = F2 * 0.6 м.
Выразим F2 из этого уравнения: F2 = 7.84 Н*м / 0.6 м ≈ 13.07 Н.
Теперь у нас есть сила, действующая на второе тело. Масса второго тела можно вычислить, используя формулу: F2 = m2 * g, где m2 - масса второго тела, g - ускорение свободного падения.
Выразим m2 из формулы: m2 = F2 / g.
Подставим известные значения: m2 = 13.07 Н / 9.8 м/с^2 ≈ 1.33 кг.
Ответ: Масса второго тела, подвешенного ко второму концу рычага, составляет примерно 1.33 кг.
5. В этой задаче известно, что рычаг находится в равновесии, к одному концу подвешено тело массой 2 кг при длине плеча 0.4 м, а масса второго тела составляет 6 кг. Вам нужно вычислить длину второго плеча рычага.
Как и в предыдущей задаче, необходимо, чтобы моменты сил, действующих на оба конца рычага, были равны. Момент силы вычисляется по формуле: M = F * d.
Момент силы, создаваемый первым телом, равен M1 = F1 * d1, где F1 - сила, действующая на первое тело, d1 - длина первого плеча.
Момент силы, создаваемый вторым телом, равен M2 = F2 * d2, где F2 - сила, действующая на второе тело, d2 - длина второго плеча.
Так как рычаг находится в равновесии, M1 = M2.
Подставим известные значения в формулы:
M1 = 2 кг * 9.8 м/с^2 * 0.4 м = 7.84 Н*м.
M2 = 6 кг * 9.8 м/с^2 * d2.
Так как M1 = M2, то 7.84 Н*м = 6 кг * 9.8 м/с^2 * d2.
Выразим d2 из этого уравнения: d2 = 7.84 Н*м / (6 кг * 9.8 м/с^2) ≈ 0.134 м.
Ответ: Длина второго плеча рычага составляет примерно 0.134 м.

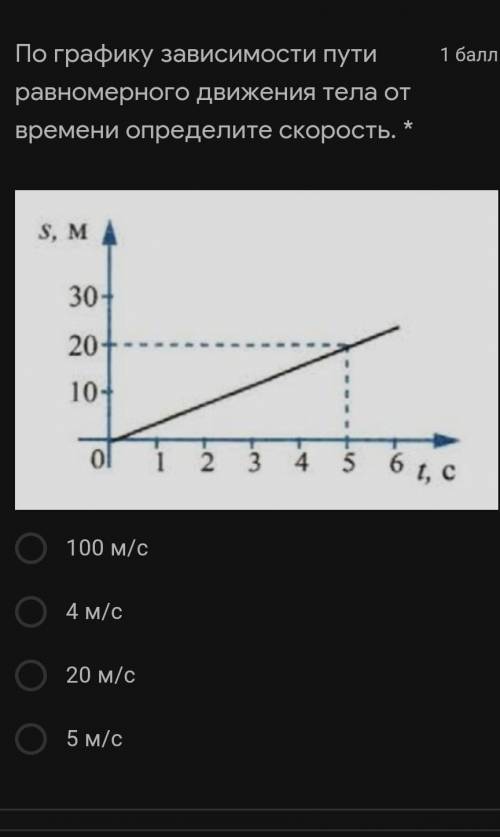

v=s/t=20/5=4 м/с
Объяснение:
