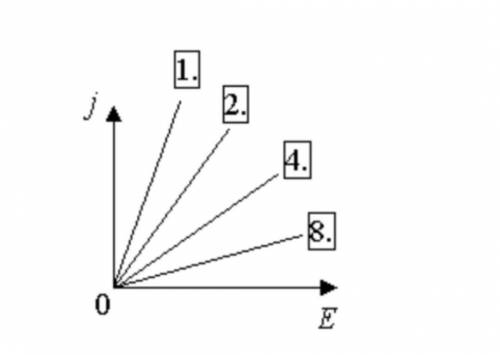

На рисунке изображены графики j(Е) (j – модуль плотности тока; Е – модуль напряженности электрического поля) для четырех различных металлических проводников одинаковых сечений и длины, снятые при одной и той же температуре. Какие два проводника следует соединить последовательно, чтобы обеспечить наибольшую электрическую проводимость этого соединения? Укажите сумму номеров этих проводников. ответ обоснуйте.
Камера обскура - это светонепроницаемый ящик, с маленьким отверстием в одной из стенок и экраном ( обычно это тонкая белая бумага или матовое стекло). Почему изображение перевернуто?
Это объясняется тем, что свет прямыми линиями проходит через это маленькое отверстие, сделанное в центре, далее линии света, отраженные от основания освещенного солнцем пейзажа, проникают в отверстие и проецируются по прямой линии к верху стены затемненной комнаты. Остальные линии поступают точно так же, отраженные от верхней части пейзажа, идут к основанию стены, и все линии соответственно проходят через центр, образуя перевернутое изображение.
Нарисуйте слева вертикальную стенку на рассточнии 2-3 см от стенки нарисуте лист картона и по центру отметте точку ( это отверстие О) на расстояни 10 см справа от картона нарисуйте стрелку расположенную вертикально и обозначьте буквами А и B От точки А через отверстиеО проведите луч до персечения со стенкой. Проведите втрой луч от точки В на стенки получится изображение стрелки ( окна) Изображение получится обратным действительным уменьшенным. Данный опыт доказывает прямолинейность распространения света
1 и 2
Объяснение:
1. j = сигма × E
сигма - удельная проводимость
(график линейной функции: угловой коэффициент)
1 и 2 - сигма > 1
4 и 8 - сигма < 1
2. G(электрическая проводимость) = сигма × S/l
чем больше сигма, тем больше G.
3. G = 1/R
проводники соединены последовательно:
тогда
1/G = 1/G1 + 1/G2
G = G1 × G2 / (G1 + G2)
