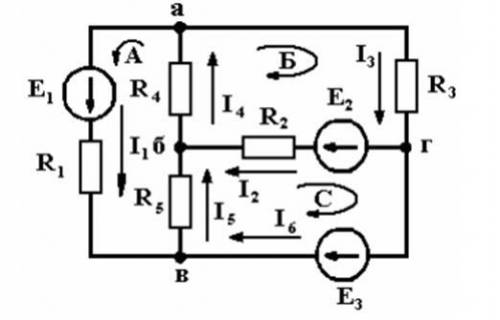

Задание Задана схема замещения цепи (рис.2) и значения всех сопротивлений приемников и ЭДС источников: R1, R2, R3, R4, R5, E1, E2, E3.
Требуется определить токи в каждой ветви, мощности каждого элемента цепи, составить баланс мощности
Для решения этой задачи расчета электрической цепи используют основные законы электрических цепей: закон Ома, первый и второй законы Кирхгофа.
Порядок расчета:
1. Произвольно выбрать условно-положительные направления (УПН) токов в ветвях.
2. Составить систему независимых уравнений с неизвестными токами. Число уравнений должно быть равно числу неизвестных токов ветвей. По I закону Кирхгофа составляют (n – 1) уравнение для узлов, где n – полное число узлов в цепи. По второму закону Кирхгофа составляют (v – n + 1) уравнений, где v – число ветвей в цепи.
3. Решая полученную систему уравнений, определить токи ветвей.
Пусть заряженное (Q) тело А, а не заряженное В. при поднесении тела А к телу В в последнем происходит поляризация, если оно диэлектрик, или разделение зарядов, если оно проводник. в обоих случаях на стороне тела В, которая ближе к А наводится заряд q1 противоположный по знаку заряду тела А. на противоположной стороне тела В наводится такой же заряд q2=q1 но другого знака. заряд q1 притягивается к заряду Q с большей силой, чем отталкивается заряд q2 (потому что он ближе) , следоательно равнодействующая этих сил не равна 0 и направлена в сторону тела А. она то и приводит тело В в движение по направлению к А. после соприкосновения, часть заряда тела А перетечет на тело В, они станут одноименно заряженными и оттолкнутся друг от друга
Гиерон, ста царем Сиракуз, решил в благодарность за свои успехи принести в дар бессмертным богам золотую корону. Он заказал ее мастеру и приказал выдать ему нужное количество золота. к назначенному сроку корона была готова. Но царю донесли, что вместо части золота мастер примешал такое же количество серебра. Гиерон разгневался, но не смог найти уличить мастера в нечестности. Он обратился за к Архимеду. Архимед знал, что плотность серебра меньше плотности золота, поэтому если при изготовлении короны использовали сплав, а не чистое золото, то плотность вещества короны должна быть меньше плотности золота. Взвесить корону было легко, но найти ее объем трудно, так как корона была очень сложной формы. Однажды, когда Архимед был в бане и погрузился в наполненную водой ванну, его внезапно осенила мысль, давшая решение задачи. Архимед сделал два слитка : один из золота, а другой из серебра, каждый такого же веса, какого была и корона. Затем наполнил водой сосуд до самых краев, опустил в него серебряный слиток и отметил, сколько воды он вытеснил. При этом ему удалось установить, что вес серебряного слитка соответствует вполне определенному объему воды. Повторив опыт со слитком золота, Архимед увидел, насколько меньший объем он занимает по сравнению с объемом равного ему по весу слитка серебра. Затем, опустив в сосуд корону, нашел, что воды вытекло больше, чем при погружении золотого слитка. А ведь вес каждого слитка был равен весу короны. Таким образом была обнаружена примесь серебра и недобросовестность мастера. (при Архимедовой силы)
