Question

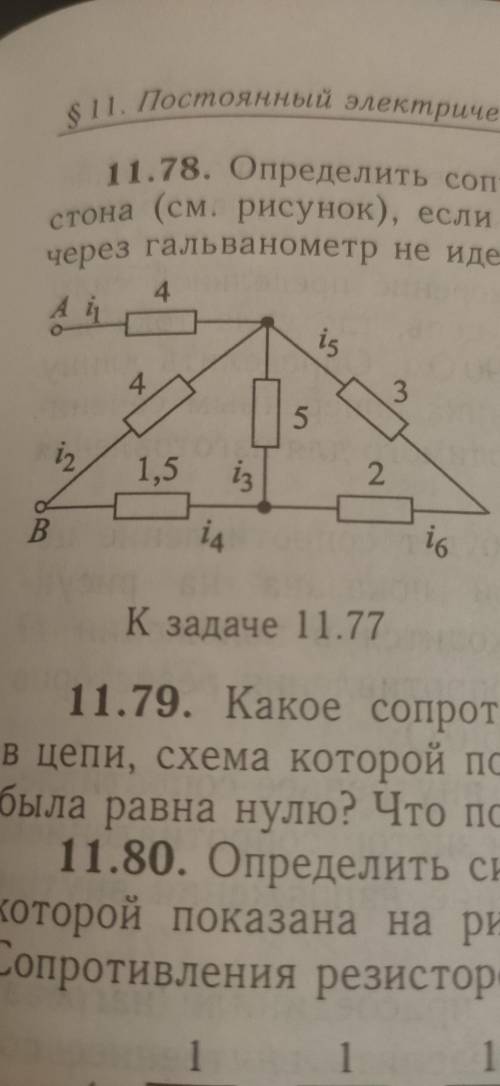

Найти общее сопротивление и силу тока в ОТДЕЛЬНЫХ резисторах, соединённых по схеме, если напряжение на зажимах A и В равно 12В. R1=R2=4 Ом; R3=5 Oм; R4=1,5 Ом; R5=3 Ом; R6=2 Ом.

Answer 1

R₅₆=R₅+R₆=5 Ом;

R₃=R₅₆=5 Ом => R₃₅₆=R₃/2=R₅₆/2=2,5 Ом;

R₃-₆=R₄+R₃₅₆=4 Ом;

R₂=R₃-₆=4 Ом => R₂-₆=R₂/2=R₃-₆/2=2 Ом;

Rобщ=R₁-₆=R₁+R₂-₆=6 Ом;

I=I₁=Uᴀв/Rобщ=2 A;

U₁=I*R₁=8 B;

U₂=Uᴀв-U₁=4 B;

I₂=U₂/R₂=1 A;

I₄=I-I₂=1 A;

U₄=I₄*R₄=1,5 B;

U₃=U₂-U₄=2,5 B;

I₃=U₃/R₃=0,5 A;

I₅=I₆=I₄-I₃=0,5 A.
