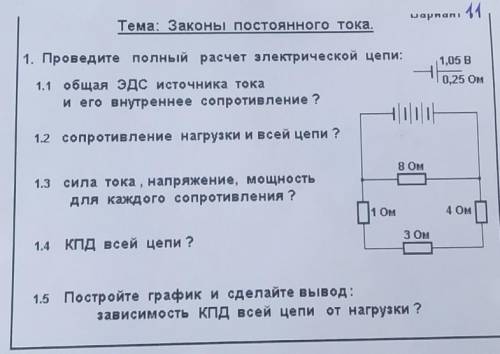

Тема: Законы постоянного тока. шарлап. 44 1. Проведите полный расчет электрической цепи: 1.1 общая эдс источника тока и его внутреннее сопротивление ? 1,05 В 0,25 Ом 1.2 сопротивление нагрузки и всей цепи ? 8 OM 1.3 сила тока , напряжение, мощность для каждого сопротивления ? 1 OM 4 OM 1.4 КПД всей цепи ? 3 ОМ 1.5 Постройте график и сделайте вывод: зависимость КПД всей цепи от нагрузки ?
Хорошо, давайте проведем полный расчет электрической цепи по заданной теме.
1.1 Общая ЭДС (электродвижущая сила) источника тока:
Общая ЭДС источника тока указана в вопросе и составляет 1,05 В.
1.1 Внутреннее сопротивление источника тока:
Внутреннее сопротивление источника тока указано в вопросе и составляет 0,25 Ом.
1.2 Сопротивление нагрузки и всей цепи:
Сопротивление нагрузки указано в вопросе и составляет 8 Ом.
Для расчета сопротивления всей цепи нужно сложить сопротивление нагрузки и внутреннее сопротивление источника тока:
Сопротивление всей цепи = Сопротивление нагрузки + Внутреннее сопротивление источника тока
= 8 Ом + 0,25 Ом
= 8,25 Ом
1.3 Сила тока, напряжение, мощность для каждого сопротивления:
На самом деле, в задании дается только одно значение сопротивления (1 Ом) и одно значение напряжения (4 Ом). Сила тока и мощность возможно рассчитать, используя формулы:
Сила тока (I) = Напряжение (U) / Сопротивление (R)
Мощность (P) = Напряжение (U) x Сила тока (I)
Для сопротивления 1 Ом:
Напряжение (U) = 4 В
Сила тока (I) = 4 В / 1 Ом
= 4 А
Мощность (P) = 4 В x 4 А
= 16 Вт
1.4 КПД (коэффициент полезного действия) всей цепи:
КПД всей цепи можно рассчитать по формуле:
КПД = Мощность нагрузки / Общая мощность, или
КПД = (Сила тока x Напряжение нагрузки) / (Сила тока x Напряжение источника)
В задании не указаны значения мощности нагрузки или общей мощности. Поэтому, без этих данных, мы не можем рассчитать КПД всей цепи.
1.5 График зависимости КПД всей цепи от нагрузки:
Для построения графика зависимости КПД всей цепи от нагрузки, нам нужны значения КПД и значения сопротивления нагрузки. В задании заданы значения КПД (3 Ом) и сопротивления нагрузки (8 Ом), но нет достаточно данных, чтобы построить полный график.
