Question

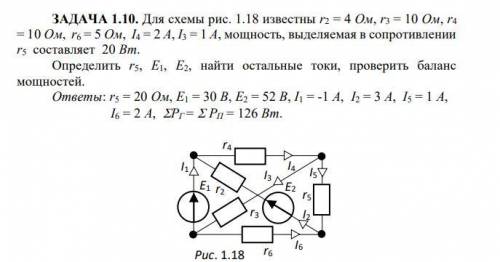

ЗАДАЧА 1.10. Для схемы рис. 1.18 известны r2 = 4 Ом, r3 = 10 Ом, r4 = 10 Ом, r6 = 5 Ом, I4 = 2 A, I3 = 1 A, мощность, выделяемая в сопротивлении
r5 составляет 20 Вт.
Определить r5, E1, E2, найти остальные токи, проверить баланс
мощностей.

Answer 1

INET в задачу из G D Z  спиши и все

Объяснение:

Answer 2

Для решения данной задачи, нам понадобится использовать законы Кирхгофа и сопротивление связи. Давайте разберемся пошагово.

Шаг 1: Определение r5.
Мы знаем, что мощность, выделяемая в сопротивлении r5, составляет 20 Вт. Мощность можно выразить как P = I^2 * R, где P - мощность, I - ток, и R - сопротивление. Таким образом, у нас есть уравнение: 20 = I5^2 * r5, где I5 - ток, протекающий через r5. Далее, возможно, потребуется использовать другие известные значения токов для решения этого уравнения.

Шаг 2: Определение E1 и E2.
Для этого нам необходимо знать, что E = I * R, где E - электродвижущая сила, I - ток, и R - сопротивление. Мы можем применить это уравнение для нахождения E1 и E2. Например, для нахождения E1, мы можем использовать закон Кирхгофа для контура 1 и записать уравнение: E1 - I2 * r2 - I3 * r3 = 0, где I2 и I3 - токи, протекающие через r2 и r3 соответственно. Аналогично, для нахождения E2, мы можем использовать закон Кирхгофа для контура 2 и записать уравнение: E2 - I4 * r4 - I5 * r5 - I6 * r6 = 0, где I4, I5 и I6 - токи, протекающие через r4, r5 и r6 соответственно.

Шаг 3: Определение остальных токов.
После решения уравнений для E1 и E2, мы получим значения I2, I3, I4, I5 и I6. Значения I2 и I3 мы можем использовать для нахождения остальных токов, используя закон Кирхгофа для контура 3: I2 + I3 + I5 = 0.

Шаг 4: Проверка баланса мощностей.
Для проверки баланса мощностей, нам нужно вычислить общую мощность, выделяемую в схеме. Мы можем использовать формулу P = I^2 * R для каждого из сопротивлений и просуммировать результаты. Мощность, выделяемая в сопротивлениях r2, r3, r4, r5 и r6 должна равняться общей мощности, которая равна сумме электродвижущих сил, умноженных на соответствующие токи (E1 * I2 + E1 * I3 + E2 * I4 + E2 * I5 + E2 * I6).

Следуя этим шагам, вы сможете решить задачу и получить значения r5, E1, E2, а также остальные токи и проверить баланс мощностей.
