Для измерения напряжения на лампе, вольтметр должен быть подключен параллельно с элементом, на который нужно измерить напряжение. Это позволяет измерить напряжение на лампе, не влияя на цепь и не изменяя ее параметры.

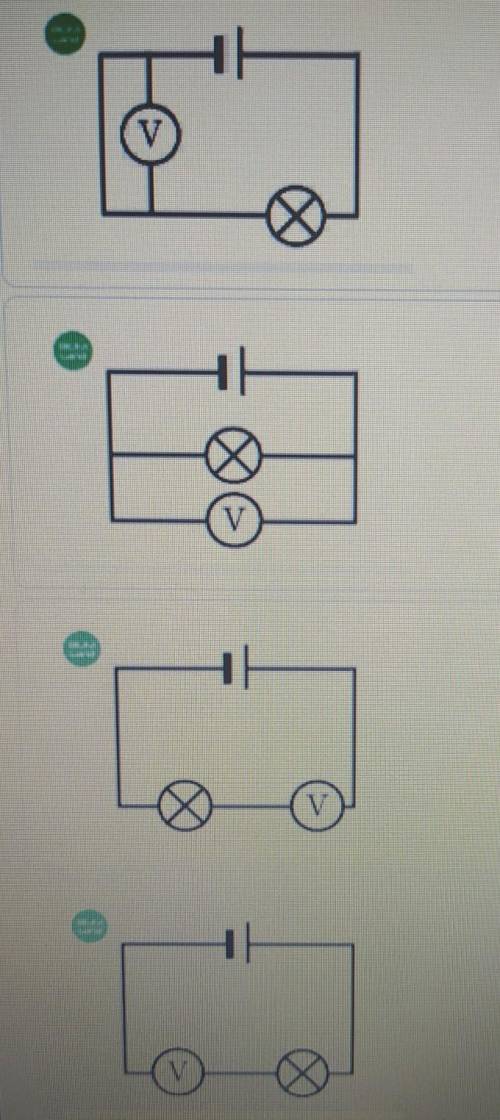

На данной схеме показано несколько вариантов расположения вольтметра в цепи. Давайте рассмотрим каждый вариант с пояснениями:
a) Вариант, где вольтметр подключен непосредственно к контактам лампы.
На этой схеме вольтметр неправильно подключен, потому что он является частью основной цепи и будет влиять на измеряемое напряжение. Как мы знаем, вольтметр имеет высокое сопротивление, что означает, что он не будет позволять достаточное количество тока пройти через себя. Это приведет к снижению напряжения на лампе и неправильному измерению.
б) Вариант, где вольтметр находится между источником питания и лампой.
На этой схеме вольтметр также неправильно подключен. Вольтметр должен быть подключен параллельно к элементу, на который нужно измерить напряжение, а не последовательно с ним. Если вольтметр подключен последовательно с элементом, он будет делить напряжение на лампе с источником питания. В результате измеренное значение будет неправильным.
в) Вариант, где вольтметр подключен параллельно с лампой.
На этой схеме вольтметр правильно подключен. Вольтметр подключен параллельно по отношению к лампе, что означает, что он обходит лампу и измеряет напряжение на ней без ее влияния на измерение. Таким образом, измеренное значение напряжения будет точным.
Итак, чтобы правильно измерить напряжение на лампе, вольтметр должен быть подключен параллельно с лампой, как показано на варианте в схеме под номером "в".
Второй сверху
Объяснение:
Соединяется параллельно лампе
