27.04.2020 21:34 •  Физика

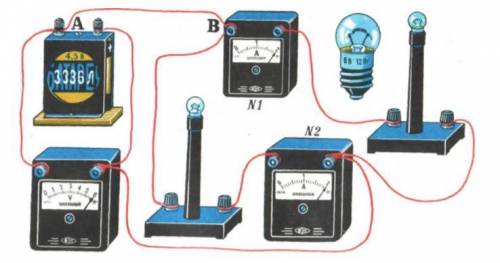

Рассмотрите рисунок электрической цепи. а). Нарисуйте принципиальную схему электрической цепи, используя условные
обозначения элементов цепи.

Ссылки:

[3]

b). По рисунку, запишите показания амперметра и вольтметра, с учетом погрешностей
измерения.
с) предел измерения амперметров и вольтметра ?
d).Поясни свой ответ, сформулировав вывод по цели практической работы


Рассмотрите рисунок электрической цепи. а). Нарисуйте принципиальную схему электрической цепи, испол

👇
Ответ:
dilyabasmanova
dilyabasmanova
27.04.2020
Добрый день! Благодарю Вас за интересный вопрос. Давайте разберемся по порядку.

а) Нарисуем принципиальную схему электрической цепи, используя условные обозначения элементов цепи.

На рисунке видно, что в цепи имеются следующие элементы: источник тока (представлен в виде батареи), амперметр (обозначен символом "А"), резисторы (обозначены символом "R"), вольтметр (обозначен символом "V") и ключ (обозначен символом "K").

Таким образом, принципиальная схема электрической цепи будет выглядеть следующим образом:

___________
| R1 |
----|-----/\/\/\----[V]------
| | |
[K] [A] [R2]
| | |
----|--------------


b) Теперь перейдем к второму вопросу: запишите показания амперметра и вольтметра с учетом погрешностей измерения.

В данном случае на рисунке видно, что амперметр расположен параллельно резистору R2, а вольтметр - параллельно резистору R1.

Амперметр измеряет силу тока, проходящего через резистор R2. Показания амперметра соответствуют величине силы тока, которая проходит через данный резистор. Пусть значение показаний амперметра будет I (с учетом погрешности).

Вольтметр измеряет напряжение на резисторе R1. Показания вольтметра соответствуют величине напряжения на данном резисторе. Пусть значение показаний вольтметра будет U (с учетом погрешности).

c) Пределы измерения амперметра и вольтметра.

Предел измерения амперметра - это диапазон значений силы тока (А), которые может измерить данный прибор. В нашем случае, предел измерения амперметра может быть, например, от 0 до 10 А.

Предел измерения вольтметра - это диапазон значений напряжения (В), которые может измерить данный прибор. В нашем случае, предел измерения вольтметра может быть, например, от 0 до 20 В.

d) Теперь перейдем к последнему вопросу: поясни свой ответ и сформулируй вывод по цели практической работы.

Приборы измерения (амперметр и вольтметр) имеют определенную точность, которая характеризуется погрешностью измерения. В данном случае, мы предполагаем, что показания амперметра и вольтметра содержат погрешность.

Практическая работа по измерению силы тока и напряжения на различных элементах электрической цепи позволяет ученикам научиться работать с данными приборами и правильно интерпретировать полученные показания. Также это позволяет оценить влияние погрешности на точность измерений.

Вывод по цели практической работы может быть сформулирован следующим образом: измерение силы тока и напряжения с использованием амперметра и вольтметра является важной задачей при изучении электрических цепей. Правильное использование этих приборов и учет погрешностей измерения является неотъемлемой частью данного процесса.
