Первый резистор с сопротивлением R1 = 2,8 Ом подключен последовательно к трем резисторам, соединенным параллельно. Сопротивление второго резистора R2 = 12 Ом, третьего R3 = 18 Ом и четвертого R4 = 6 Ом
a) Начертите схему смешанного соединения.
[1]
b) Определите общее сопротивление.
[2]
c) Определите силу тока в цепи и силу тока во втором резисторе, если общее напряжение 24 В.
[2]
d) Определите мощность и работу тока за 360 с. [2]
9. На рисунке изображена электрическая цепь.
а) Начертите схему электрической цепи.
[2]
b) Запишите показания амперметра с учетом погрешности прибора.
[1]
с) Запишите показания вольтметра с учетом погрешности прибора.
[1]
d) Определите сопротивление резистора.
[1]
10. На рисунке изображен гвоздь, на который намотан изолированный провод. По нему пропускают электрический ток.
а) По какому правилу можно определить полюса такой катушки
[1]
b) Сформулируйте это правило.
[1]
с) Как направлен ток на рисунке.
[1]
d) Нарисуйте магнитную стрелку вблизи одного из концов гвоздя, учитывая правильное расположение магнитных полюсов.
СОЧ
R'=R2||R3=R2*R3/(R2+R3)=12*18/(12+18)=7.2 OM
R(ekv)=R1+R'=2.8+7.2=10 OM
I=U/R(ekv)=12/10=1.2 A
I2=U2/R2=I*R'/R2=1.2*7.2/12=0.72 A
P=I*U=1.2*12=14.4 Вт
A=P*t=14.4*360=5184 Дж

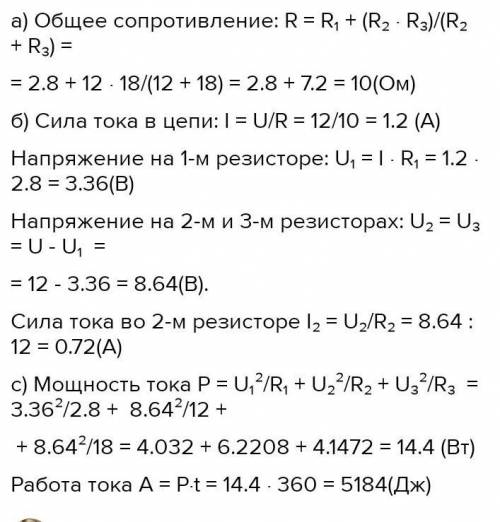

a) Общее сопротивление: R = R₁ + (R₂ · R₃)/(R₂ + R₃) =
= 2.8 + 12 · 18/(12 + 18) = 2.8 + 7.2 = 10(Ом)
б) Сила тока в цепи: I = U/R = 12/10 = 1.2 (A)
Напряжение на 1-м резисторе: U₁ = I · R₁ = 1.2 · 2.8 = 3.36(B)
Напряжение на 2-м и 3-м резисторах: U₂ = U₃ = U - U₁ =
= 12 - 3.36 = 8.64(B).
Сила тока во 2-м резисторе I₂ = U₂/R₂ = 8.64 : 12 = 0.72(A)
c) Мощность тока Р = U₁²/R₁ + U₂²/R₂ + U₃²/R₃ = 3.36²/2.8 + 8.64²/12 +
+ 8.64²/18 = 4.032 + 6.2208 + 4.1472 = 14.4 (Вт)
Работа тока А = Р·t = 14.4 · 360 = 5184(Дж)
