пример вах для диода c p-n переходом. зелёная область — прямая ветвь вах (слева — участок обратного напряжения, справа — участок прямого тока), голубая область — область допустимых напряжений на обратной ветви вах, розовая область — обратный лавинный пробой p-n перехода. масштабы по оси тока для прямого и обратного тока разные.
пример 4 различных вах
пример сток-затворной вах (слева) и семейство стоковых вах (справа) полевого с затвором в виде p-n перехода и каналом n-типа
вольт-ампе́рная характери́стика (вах) — зависимость тока, протекающего через двухполюсник, от напряжения на этом двухполюснике. описывает поведение двухполюсника на постоянном токе. также вах называют функцию, выражающую (описывающую) эту зависимость и график этой функции.
обычно рассматривают вах нелинейных элементов (степень нелинейности определяется коэффициентом нелинейности {\displaystyle \beta ={\frac {u}{i}}\cdot {\frac {di}{du}}}\beta ={\frac {u}{i}}\cdot {\frac {di}{du}}), поскольку для линейных элементов вах представляет собой прямую линию (описывающуюся законом ома) и потому тривиальна.
примеры элементов, существенно нелинейной вах: диод, , стабилитрон.
для трёхполюсных элементов с электродом (таких, как , или электровакуумный триод) часто строят семейства кривых, являющимися вах для двухполюсника при заданном токе или напряжении на третьем электроде элемента.

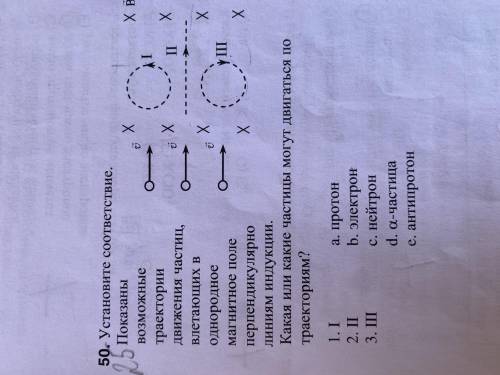

Надо знать правило левой руки. По правилу левой руки определяют направление силы Ампера, действующей на проводник с током, и направление силы Лоренца, действующей на движущиеся заряженные частицы.
Если четыре пальца расположить по направлению скорости частицы (при этом линии магнитной индукции входят в ладонь), то отставленный большой палец укажет направление силы Лоренца. Для положительно заряженных частиц алгоритм такой. А вот для отрицательно заряженных - немного другой. Четыре пальца надо располагать против направления скорости отрицательно заряженной частицы. Все остальные условия сохраняются. На нейтральные частицы (нейтрон, например) сила Лоренца не действует.
Направление линий магнитной индукции на рисунках обозначают:
кружок с точкой внутри - линии направлены на нас
кружок с крестом внутри или просто крест - линии направлены от нас
Выходит, что:
I - a, d
II - c
III - b, e
