Електромагні́т (англ. electromagnet, нім. Elektromagnet m) — пристрій, що створює магнітне поле під час проходження електричного струму. Зазвичай електромагніт складається з обмотки[en] і феромагнітного осердя, який набуває властивостей магніту при проходженні по обмотці струму. У електромагнітах, призначених, перш за все, для створення механічного зусилля також присутній якір (рухома частина магнітопроводу), що передає зусилля.
Объяснение:
Обмотки електромагнітів виготовляють з ізольованого алюмінієвого або мідного дроту, хоча є і надпровідні електромагніти. Магнітопроводи виготовляють з магнітом'яких матеріалів — звичайно з електротехнічної або якісної конструкційної сталі, литої сталі і чавуну, залізонікельових і залізокобальтових сплавів. Для зниження втрат на вихрові струми магнітопроводи виконують з набору листів (шихта).
Електромагніти застосовують для створення магнітних потоків в електричних машинах і апаратах, пристроях автоматики тощо. (генераторах, двигунах, реле, пускачах і т. д.).
Нейтральні електромагніти постійного струму Редагувати
У таких магнітах сила залежить тільки від величини струму в обмотці і не залежить від напряму струму.
Поляризовані електромагніти постійного струму Редагувати
У електромагнітах цього типу створюється 2 незалежних магнітних потоки: поляризаційний, який утворюється зазвичай полем постійного магніту, і робочий магнітний потік, який виникає під дією обмотки керування, сили намагнічування (м. р. с.). Дія такого магніту залежить як від величини магнітного потоку, так і від напряму електричного струму в робочій обмотці.
Електромагніти змінного струму Редагувати
У цих магнітах живлення обмотки здійснюється від джерела змінного струму, а магнітний потік періодично змінюється по величині і напряму, внаслідок чого сила тяжіння пульсує від нуля до максимального значення з подвоєною частотою по відношенню до частоти струму живлення.
Інші класифікації Редагувати
Електромагніти розрізняють також за рядом інших ознак: за включення обмоток — з паралельними і послідовними обмотками; за характером роботи — що працюють в тривалому, переривистому і короткочасному режимах; за швидкістю дії — швидкої і сповільненої дії і т. д.
В конце находим токи i1 = i1' + i1''; i2 = i2' + i2''; i3 = i3' + i3''
Баланс мощности: i1^2*R1 + i2^2*R2 + i3^2*R3 + U * J + E * i = мощности сходится
Объяснение:

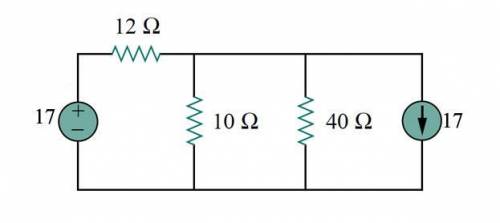

Сначала выключим ЭДС
Но вместо него поставим идеальный источник тока и резистор, который будет равняться этому эдс
Например J = 17 A, R = 1 Ом (ибо E = J * R)
То есть, один из четырех токов равен = 17 А, I1 = 17А
Для того, чтобы найти другие три, мы можем воспользоваться законом Ома для замкнутой цепи
Ток, который протекает через резистор 10 Ом, так как он в 10 раз больше и противоположный по знаку, то будет равняться I2 = -i1/10 = -8,5
По 1 закону Кирхгофа ток с резистором на 40 Ом равен i3 = i1 + i2 = 11,5
И i4 = i3 + i1 - i2, то есть 2*1о = 34А
И ток между резистором (40 Ом) и резистором (10 Ом) i4 = 0Тепер уберем ветку с идеальным источником тока и вместо него поставим Е и R, например их значение 17В и 1 Ом. Соответственно выполняя аналогичные шаги получим: I1 = 17А i2 = -i1 / 40 = -0,425 А i3 = i1-i2 (так стрелка в другую сторону) = 17,425А, i1 = i3 - i1 + i2 = 0А
В конце находим токи i1 = i1' + i1''; i2 = i2' + i2''; i3 = i3' + i3''
Баланс мощности: i1^2*R1 + i2^2*R2 + i3^2*R3 + U * J + E * i = мощности сходится
