Порядок выполнения: 1.Определить эквивалентное сопротивление цепи Rэкв (обратитесь к разделу «Цепи постоянного - id2083738320210903 от Vetvika31 03.09.2021 15:25

Question

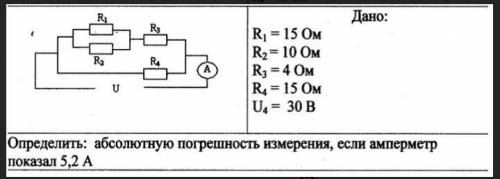

Физика: Порядок выполнения: 1.Определить эквивалентное сопротивление цепи Rэкв (обратитесь к разделу «Цепи постоянного тока», где мы находили расчётным путём эту величину). 2.Определить ток в той ветви, где расположен амперметр.(закон Ома и Кирхгофа применяете, так же см. пример решения задач в разделе цепи постоянного тока) 3. Сравнить полученный результат с показанием прибора. Амперметр показывает 5,2 А. Ток, который протекает в данной ветви определите и необходимо расчитать абсолютную погрешность:

Vetvika31 · Accepted Answer

Соединение проводников смешанное (параллельно-последовательное).

Так как I₃ = 1 A, то:

Напряжение на R₂ и R₃:

U₂₃ = U₂ = U₃ = I₃R₃ = 1 · 12 = 12 (B)

Ток через R₂:

I₂ = U₂/R₂ = 12 : 4 = 3 (A)

Ток через R₄:

I₄ = I₂ + I₃ = 3 + 1 = 4 (A)

Напряжение на R₄:

U₄ = I₄R₄ = 4 · 3 = 12 (B)

Напряжение на R₅:

U₅ = U₄ + U₂₃ = 12 + 12 = 24 (B)

Ток через R₅:

I₅ = U₅/R₅ = 24 : 6 = 4 (A)

Общий ток в цепи:

I = I₁ = I₄ + I₅ = 4 + 4 = 8 (A)

Напряжение на R₁:

U₁ = I₁R₁ = 8 · 2 = 16 (B)

Общее напряжение цепи АВ:

U = U₁ + U₅ = 16 + 24 = 40 (B)

Общее сопротивление цепи:

R = U/I = 40 : 8 = 5 (Ом)

ответ: U₅ = 24 B
