Для определения реакций стержней кронштейна, нагруженного силами F1 и F2, мы можем использовать условия равновесия.
Сначала давайте определим, какие внешние силы действуют на кронштейн. У нас есть две силы: F1 и F2.

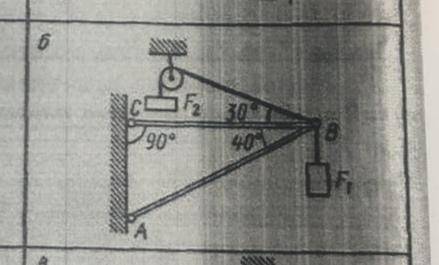

Изображение говорит нам, что у нас есть три стержня: AB, BC и CD. Мы можем предположить, что CD является опорой и несет только вертикальную реакцию.
Теперь давайте рассмотрим стержень AB. Этот стержень несет вертикальное усилие от F1 и также горизонтальное усилие, действующее на него со стороны стержня BC. Мы можем обозначить горизонтальное усилие, действующее на стержень AB, как HAB. Для того чтобы найти HAB, мы должны учесть условие равновесия по горизонтали, которое говорит нам, что сумма горизонтальных сил должна быть равна нулю:
HAB - F2 = 0
Таким образом, мы получаем HAB = F2 = 2кН.
Теперь давайте рассмотрим стержень BC. Этот стержень несет горизонтальное усилие, действующее на него со стороны стержня AB. Мы можем обозначить это усилие как HBC. Этот стержень также несет вертикальное усилие от F1 и реакцию вертикальной силы от стержня CD. Мы можем обозначить вертикальную реакцию от стержня CD как VCD. Для того чтобы найти HBC и VCD, мы должны учесть условие равновесия по горизонтали и вертикали:
HAB + HBC = 0 (условие равновесия по горизонтали)
F1 + VCD = 0 (условие равновесия по вертикали)
Из условия равновесия по горизонтали мы знаем, что HAB = F2 = 2кН. Подставляя это значение во второе условие равновесия, мы получаем:
2кН + VCD = 0
Отсюда получаем VCD = -2кН
Таким образом, реакция стержня BC по горизонтали равна HBC = - F2 = -2кН, а реакция стержня BC по вертикали равна VCD = -F1 = -7кН.
Теперь мы можем проверить наши результаты с использованием метода графического решения. Для этого мы можем построить векторную диаграмму сил, где каждый вектор представляет реакцию каждого стержня. Первый вектор будет направлен вертикально вниз и иметь длину 7кН (F1), второй вектор будет направлен горизонтально влево и иметь длину 2кН (F2), а третий вектор будет направлен горизонтально вправо и иметь такую же длину как F2 (2кН). Векторная диаграмма должна быть замкнутой фигурой. Если наша диаграмма соответствует описаниям выше, то наши решения верны.
Итак, наша реакция стержней кронштейна силами F1 и F2 следующая:
- Реакция стержня AB по горизонтали: 2кН влево
- Реакция стержня AB по вертикали: 0
- Реакция стержня BC по горизонтали: 2кН влево
- Реакция стержня BC по вертикали: -7кН вниз
- Реакция стержня CD по горизонтали: 0
- Реакция стержня CD по вертикали: 7кН вверх
Надеюсь, это решение ясно объясняет, как определить реакцию стержней кронштейна силами F1 и F2 и как проверить его графическим методом. Если у вас есть еще вопросы или что-то не до конца понятно, пожалуйста, дайте знать, и я с радостью помогу!
