Question

Б АХ
D

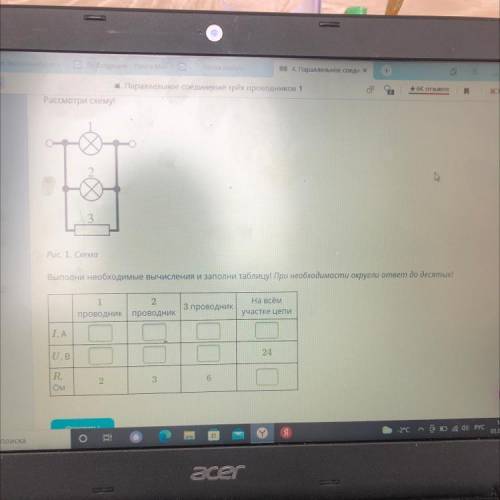

Рис. 1. Схема
Выполни необходимые вычисления и заполни таблицу! При необходимости округли ответ до десятых!
1
2
3 проводник
проводник проводник
На всём
участке цепи
І, А
U, В
24
R,
Ом
2
3
6

Answer 1

Для решения данной задачи, нам необходимо вычислить ток (I) и напряжение (U) на каждом участке цепи, а также сопротивление (R) для каждого проводника.

Для начала посмотрим на схему. Видим, что у нас есть три проводника, обозначенных как 1, 2 и 3. Нам также дано значение напряжения (U) на всем участке цепи, которое равно 24 В.

1) Рассчитаем ток и напряжение на первом проводнике (1). Из схемы видно, что сопротивление (R) первого проводника равно 2 Ом. Используем закон Ома, чтобы найти ток: I = U / R = 24 В / 2 Ом = 12 А. Таким образом, ток на первом проводнике равен 12 А.

2) Рассчитаем ток и напряжение на втором проводнике (2). Сопротивление второго проводника (R) равно 3 Ом. Используя закон Ома, найдем ток: I = U / R = 24 В / 3 Ом = 8 А. Таким образом, ток на втором проводнике равен 8 А.

3) Рассчитаем ток и напряжение на третьем проводнике (3). Сопротивление третьего проводника (R) равно 6 Ом. Используя закон Ома, найдем ток: I = U / R = 24 В / 6 Ом = 4 А. Таким образом, ток на третьем проводнике равен 4 А.

Теперь заполним таблицу:

Проводник | Ток (I), А | Напряжение (U), В | Сопротивление (R), Ом
--------------------------------------------------------------
1 | 12 | 24 | 2
2 | 8 | 24 | 3
3 | 4 | 24 | 6

Таким образом, мы рассчитали ток и напряжение в каждом проводнике, а также сопротивление каждого проводника.
