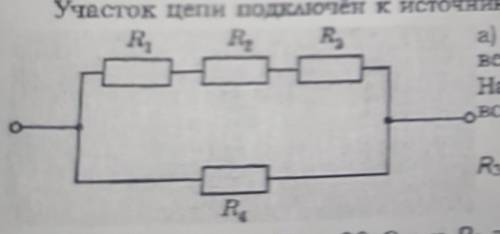

Четыре резистора с сопротивлениями R1= 60ом, R2= 15ом, R3= 3ом, R4= 12 ом соединенны по схеме изображённые на рисунке участок цепи подключен к источнику напряжения 36В а) найдите общее сопротивление ветви с резисторами R1,R2,R3 б) найдите общее сопротивление всего участка цепи в) найдите силу тока в резисторе R3 и напряжение на этом резисторе.
1/R∑=1/R123+1/R4=1/78+1/12=12+78/936=90/936 R∑=936/90=10.4 Om
I0=U/R∑=36/10.4=3.46 A
I4=U/R4=36/12=3 A
I123=U/R123=36/78=0.46 A I0=I123+I4=3+0.46=3.46
U1=I123*R1=0.46*60=27.6V
U2=I123*R2=0.46*15=6.9V
U3=I123*R3=0.46*3=1.38V I 1=I2=I3=0.46A U3=1.38V
Общий ток (3,46) в этой схеме пошёл по двум ветвям :по верхней и нижней , и сила тока всегда больше там , где меньшее сопротивление(R4) а напряжение в обоих ветвях одинаковое., в верхней ветви сопротивления включены последовательно, поэтому падение напряжения на каждом сопротивлении будут разные, ток в ветви одинаковый , сопротивления разные ,напряжения на сопротивлениях будут разные.
Потому что намагниченность - это когда маленькие штучки в материале (диполи) ориентированы одинаково, тогда их миниатюрные магнитные поля складываются, и получается магнит. Если стучать по детали как ошалелый, то диполи будут пугаться, их мозги будут вскипать, и они начнут ориентироваться хаотично в разные направления, а когда такое в конце концов произойдёт, то их миниатюрные магнитные поля будут все направлены случайным образом в разные стороны, и тогда и сложение в среднем даст ноль. То есть деталь размагнитится.
Постоянные магниты образуются тогда, когда молекулярные токи расположены в определенном порядке.Начертите прямоугольник, а в нем в определенном поряде - в виде рядов- изобразите кружки со стрелками(например по часовой стрелке).Сразу станет понятно существование полюсов магнита, отсутствие магнетизма в средней линии, где окажутся противоположно направленные стрелки.Понятно станет, почему при разрезании посредине образуются два самостоятельных магнита и другое.Если сильно ударять по магниту , ронять его с высоты, подносить к работающим приборам, в которых существуют электромагнитные поля, то расположение может быть нарушено.Таков же будет результат нагревания магнита. Условие создания магнита при слабых ударах - расположение стержня в направлении север-юг.Это знали из опыта самые умелые кузнецы и их наковальни устанавливались таким образом.Дело в том, что упорядоченное расположение молекулярных токов создает некоторую дополнительную прочность. Часть выкованного оружия и сейчас , спустя много лет, сохраняет небольшой остаиточный магнетизм.
Відповідь:
Пояснення:
R123=60+15+3+=78Om
1/R∑=1/R123+1/R4=1/78+1/12=12+78/936=90/936 R∑=936/90=10.4 Om
I0=U/R∑=36/10.4=3.46 A
I4=U/R4=36/12=3 A
I123=U/R123=36/78=0.46 A I0=I123+I4=3+0.46=3.46
U1=I123*R1=0.46*60=27.6V
U2=I123*R2=0.46*15=6.9V
U3=I123*R3=0.46*3=1.38V I 1=I2=I3=0.46A U3=1.38V
Общий ток (3,46) в этой схеме пошёл по двум ветвям :по верхней и нижней , и сила тока всегда больше там , где меньшее сопротивление(R4) а напряжение в обоих ветвях одинаковое., в верхней ветви сопротивления включены последовательно, поэтому падение напряжения на каждом сопротивлении будут разные, ток в ветви одинаковый , сопротивления разные ,напряжения на сопротивлениях будут разные.
