Question

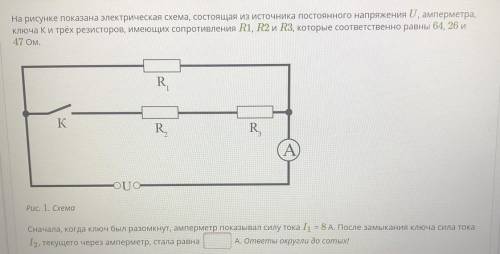

На рисунке показана электрическая схема, состоящая из источника постоянного напряжения U, амперметра, Ключа Ки трёх резисторов, имеющих сопротивления R1, R2 и R3, которые соответственно равны 64, 26 и
47 Ом.
R
к
R,
R
Рис. 1. Схема
Сначала, когда ключ был разомкнут, амперметр показывал силу тока I1 = 8 А. После замыкания ключа сила тока
I2, текущего через амперметр, стала равна А. ответы округли до сотых!

Answer 1

Объяснение:

R1 = 64 Ома

R2  = 26 Ом

R3 = 47 Ом

I1 = 8A

I2 = ?

напряжение источника

U = I1*R1 = 8*64 = 512 B

ток в цепи второго и третьего резисторов

I3 = U / (R2+R3) = 512 / (26+47) ==7, 01  A

общий ток после замыкания выключателя

I2 = I1+I3 = 8+7.01 = 15.01 A
