Question

Надо зарисовать схему электрической цепи, состоящей из источника тока, реостата, амперметра и вольтметра, ключа вольтметр должен быть включен так, чтобы он мог измерить и эдс, и напряжение на внешней цепи для двух положений ползунка реостата измерить силу тока и напряжение. подумать и ответить в каком положении должен находиться ключ при этом используя закон ома для полной цепи и участка цепи определить сопротивление реостата в 1 и 2 случае, эдс и внутреннее сопротивление

Answer 1

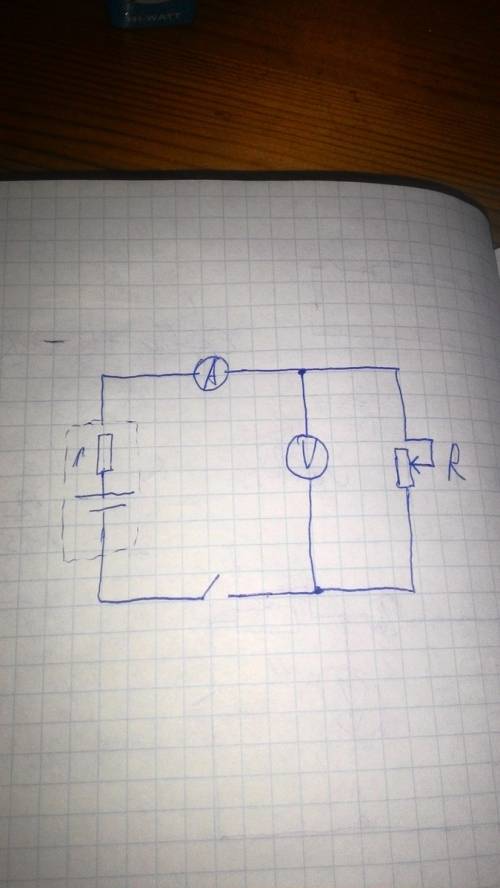

Вот как-то так. Когда ключ разомкнут, вольтметр покажет ЭДС, когда включен-напряжение на реостате. Закон Ома для полной цепи: I=E/(r+R), где I-ток. E- ЭДС, R-сопротивление реостата, r- внутреннее сопротивление источника. Тот же закон для участка цепи I=U/R
