07.12.2020 00:54 •  Физика

Начертите схему электрической цепи состоящая из батареи гальванических элеменитов и выключателя и лампы и вольтметра так чтобы вольтметр измерял напрежение а)лампы б) батареи

👇
Ответ:
Kylaguzzz
Kylaguzzz
07.12.2020

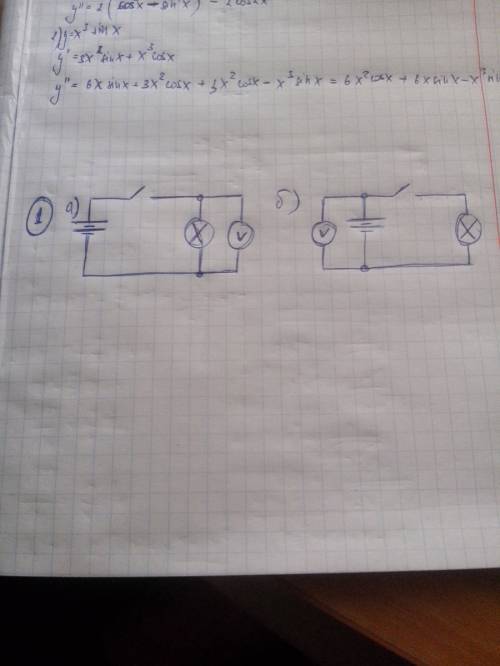

Если я правильно понял суть задания, то вот так
Начертите схему электрической цепи состоящая из батареи гальванических элеменитов и выключателя и ла
4,5(30 оценок)
Открыть все ответы
Ответ:
34we523
34we523
07.12.2020
Так как резисторы соединены параллельно то напряжение U=36 В на каждом из них будет одинаково, U=U1=U2=U3=36 В. Зная сопротивления R1=10 Ом, R2=15 Ом, R3=30 Ом. И напряжение U мы сможем вычислить силу тока на каждом из резисторов. По закону Ома, I=U/R, I1=36/10=3,6 А, I2=36/15=2,4 А, I3=36/30=1,2 А. Теперь посчитаем общее сопротивление. Для параллельно соединеных резисторов существует формула R=R1*R2/(R1+R2), так как у нас 3 резистора посчитаем вначале общее сопротивление R1 и R2, а после R12 и R3. R12=R1*R2/(R1+R2)=6 Ом, R= R12*R3/(R12+R3)=5 Ом. - общ. сопротив. Зная общее сопротивление и общее напряжение можно узнать общую силу тока. I=U/R=36/5=7,2 А. Или I=I1+I2+I3=3,6+2,4+1,2=7,2 A. ИТОГ:R=5 Ом, I1=3,6A, I2=2,4A, I3=1,2A, I=7,2A.
4,5(88 оценок)
Ответ:
danil546
danil546
07.12.2020

Оборудование: источник питания, электромагнит, реостат, ключ, компас, соединительные провода.

Указания к выполнению работы

1. Соберите электрическую цепь, соединив последовательно источник питания, катушку электромагнита, реостат и ключ. Замкните цепь и с компаса определите магнитные полюсы катушки.

2. Отодвиньте компас вдоль оси катушки на такое расстояние, на котором действие магнитного поля катушки на стрелку компаса незначительно. Вставьте в катушку железный сердечник и пронаблюдайте действие электромагнита на магнитную стрелку. Сделайте вывод.

3. Измените с реостата силу тока в обмотке электромагнита. Как изменилось действие электромагнита на магнитную стрелку? Пронаблюдав явление, сделайте вывод.

Электромагниты широко применяются в технике и промышленности. Так, например, они используются в различных реле, электрозвонках, для поднятия и перемещения металлолома.

Мы проверим, как изменяется магнитное поле при увеличении силы тока в катушке и при введении в катушку железного сердечника. В обоих этих случаях действие магнитного поля должно уси-

ливаться. Также мы убедимся, что действие магнитного поля с увеличением расстояния ослабляется.

Примерный ход работы.

Объяснение:

что нибудь поймёшь

4,4(94 оценок)
