Question

1.определите эквивалентное сопротивление цепи, если r1=360 ом, r2=600 ом, r3=300 ом, r4=400 ом.

2.заданы параметры элементов цепи: е=250 в; f=50 гц; r=50 ом; с=12.25 мкф. в цепи резонанс.

3.какие элементы содержит цепь, для которой векторная диаграмма?

Answer 1

Rэкв=200ом,   1299в,   ёмкостной характер(ёмкость)

Объяснение:

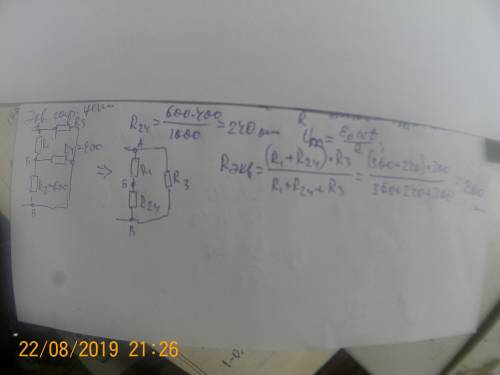

1.Из исходного рис. получаем другой где представлены R2,4 ..

Rэкв=(R1+R2.4)*R3/R1+R2.4+R3=(360+240)*300/360+240+300=200om.

2.Резонанс это равенство ХL=Xc=0, учитывая, что при резонансе напряжение равно напряжению резистивного элемента

UL=ро/R*Uвх=260/50*250в=1299.8в  где ро=√L/C=√0.828/12.25*10^-6Ф,

L нашли так: ω=1/√LC,   L=(1/314)²/C=0.828Гн

3. Цепь содержит ёмкость
