Два проводника сопротивлением 5 ом и 10 ом присоединены параллельно к источнику тока напряжением 20в. определите силу тока в каждом проводнике и общую силу тока в цепи. ответ 4,2,6
Холодильник 450 Вт 220 В 2 А 110 Ом телевизор 150 Вт 220 В 0.68 А 323.5 Ом микроволновка 1000 Вт 220 В 4.5 А 48.9 Ом чайник 2000 Вт 220 В 9 А 24.4 Ом утюг 1500 Вт 220 В 6.8 А 32.35 Ом
Закон Ома для полной цепи связывает величину силы тока в ней, величину электродвижущей силы (ЭДС) и полное сопротивление цепи.
Выражается формулой: I = E / (R+r), где I - сила тока E - электродвижущая сила R - внешнее сопротивление цепи (т. е. сопротивление той части цепи, которая находится за пределами источника ЭДС) r - внутреннее сопротивление источника ЭДС
ЭДС - работа сторонних сил (т. е. сил неэлектрического происхождения) по перемещению заряда в цепи отнесенная к величине этого заряда.
Единицы измерения: ЭДС - вольты Ток - амперы Сопротивления (R и r) - омы

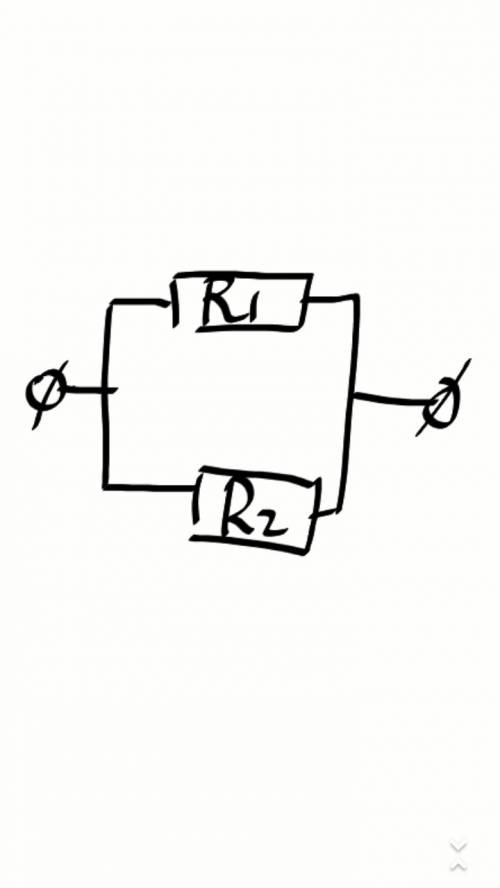

R1 = 5 Ом
R2 = 10 Ом
U = 20 В
Найти: I1, I2, I - ?
Решение:
I = U/R
U1 = U2 = U
=> I1 = U/R1
I1 = 20 В/5 Ом = 4 А
I2 = U/R2
I2 = 20 В/10 Ом = 2 А
I = U/R
1/R = 1/R1 + 1/R2
1/R = 1/(5 Ом) + 1/(10 Ом) = 2/(10 Ом) + 1/(10 Ом) = 3/(10 Ом)
R = 10 Ом/3
I = (20 В × 3)/10 Ом = 60 В/10 Ом = 6 А
