Question

:1.осуществить работу с логическими выражениями; 2.осуществить работу с логическими схемами; 3.осуществить преобразование. оборудование: методические рекомендации. вариант 1 3.1. определить истинно или ложно выражение (az), если а=-1, в=0, z=1 3.2. построить логическое выражение по схеме; вычислить 3.3. построить логические схемы по выражениям 1.x1 и (не x2 или x3 ) 2.x4 и (x1 и x2иx3 или не x2и неx3)

Answer 1

3.1 Подставляем значения и отвечаем на вопросы в скобках

(-1<0 ? ) ИЛИ (1=-1 ? ) И НЕ (0 >1 ?)

(ИСТИНА) ИЛИ (ЛОЖЬ) И НЕ (ЛОЖЬ) =

(ИСТИНА) ИЛИ (ЛОЖЬ) И (ИСТИНА) =

ИСТИНА И ИСТИНА = ИСТИНА

Пояснения:

НЕ - инверсия, меняем на обратный элемент. НЕ ЛОЖЬ = ИСТИНА

Истина или ложь = 0 или 1 = 1

истина и истина = 1 и 1 = 1

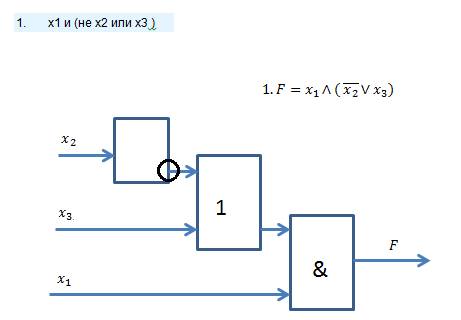

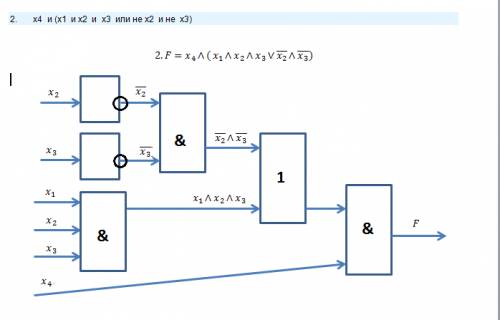

Задание 3 во вложенных файлах
