ВЫ МОЯ ПОСЛЕДНЯЯ НАДЕЖДА! ответить на вопросы. 1.Перечислите какие грани данной детали перпендикулярны между собой? 2. Перечислите какие грани данной детали параллельны между собой? 3.Грань ограниченной вершинами (ABDZK) к каким проекционным плоскостям она перпендикулярна, а каким параллельна? 4.Назовите какие грани перпендикулярны горизонтальной плоскости(H) проекции? А какие граней параллельны? 5.Назовите какие грани перпендикулярны фронтальной плоскости? А какие ей параллельны? ОТМЕЧУ ЛУЧШИМ ОТВЕТОМ И ПОЛАЙКАЮ! ЗА СПАМ-БАН. ЗАРАНИЕ

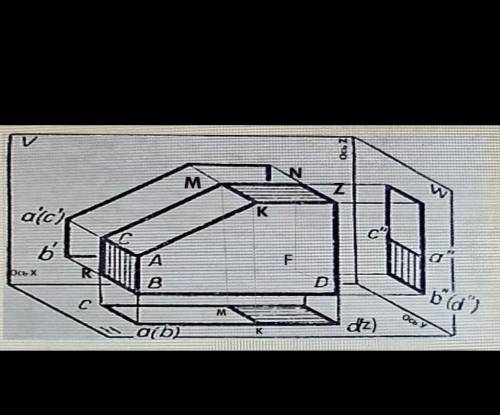

Вы видите предмет, расположенный в трехгранном углу так, что бы его грани были параллельны плоскостям проекций, тогда они проецируются без искажений. Проведем через вершины предмета проецирующие лучи, перпендикулярные плоскости проекций. Отметим точки пересечения их с плоскостями. Эти точки будут вершинами на проекциях.
- Посмотрим на все три полученные вида. Как на главном виде проецируются вершины? ( В точки)
Посмотрите, на проецирующем луче оказались две вершины, но их проекции слились в одну точку. Вершины А и С на фронтальной поверхности слились в одну точку. То же самое происходит на горизонтальной поверхности с вершинами А и В, или на профильной проекции с вершинами В и D. При этом одна из них является видимой, а другая невидимой. Такие точки называются конкурирующие. Невидимая точка обозначается в скобках . Какая вершина из этих пар будет видимая, а какая нет? Запишите в тетрадь.
Обратите внимание, как обозначаются проекции вершин (точки) на главном виде V, на виде слева W и на виде сверху H.
Проекции вершины А обозначаются точками: а’ a’’ a соответственно.
-Посмотрите. Во что будет проецироваться ребро ВD на фронтальную плоскость?
(В отрезок)
- А на профильную плоскость? (В точку)
Итак, когда ребро проецируется в отрезок, а когда в точку? (В отрезок- когда ребро параллельно плоскости, в точку- когда перпендикулярно.)
- Посмотрите теперь на наклонное ребро. Как оно проецируется на горизонтальную плоскость? Будет ли его длина равна его проекции? (Нет, проекция будет короче)
- А теперь подумайте и скажите, во что могут проецироваться грани? (Геометрическую фигуру или отрезок)
- От чего это зависит? Когда грань проецируется с искажением? (Когда она не параллельна плоскости проекций)
