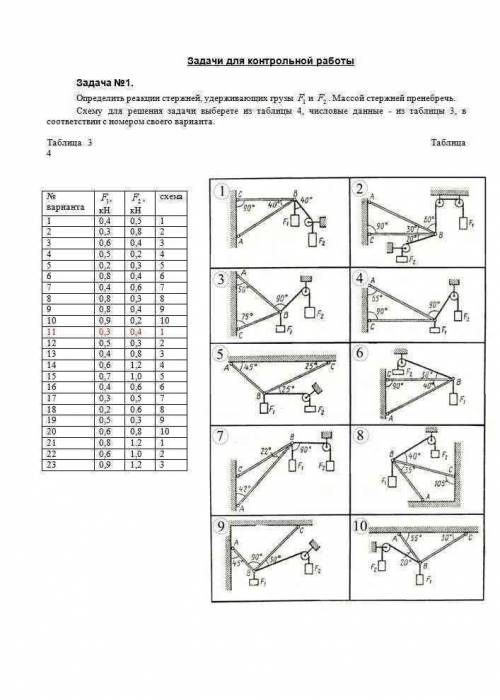

На рисунке 8 представлена конструкция, состоящая из нескольких стержней и грузов. Мы должны определить реакции стержней, которые удерживают эти грузы.
Начнем с анализа каждого отдельного стержня.
Стрелки на рисунке показывают действие внешних сил на концы стержней. В данном случае у нас есть две силы: F1 и F2.
Давайте сначала рассмотрим верхний левый стержень. На него действует сила F1 вниз. Мы знаем, что реакция стержня должна быть равна и противоположна действующей силе, то есть направлена вверх. Обозначим эту реакцию как R1.
Перейдем к анализу нижнего левого стержня. Здесь также действует сила F1, но уже вверх. Реакция стержня должна быть направлена вниз и равна F1.
Теперь рассмотрим верхний правый стержень. На него действует сила F2 вниз. Реакция стержня будет направлена вверх и равна F2.
Наконец, перейдем к нижнему правому стержню. На него действуют две силы: F1 вверх и F2 вверх. Реакция стержня должна быть направлена вниз и равна сумме этих двух сил: R2 = F1 + F2.
Итак, реакции стержней будут следующими:
- Реакция верхнего левого стержня (R1) равна и направлена вверх, то есть R1=0.4.
- Реакция нижнего левого стержня (R1) равна и направлена вниз, то есть R1=0.4.
- Реакция верхнего правого стержня (R2) равна и направлена вверх, то есть R2=0.5.
- Реакция нижнего правого стержня (R3) равна и направлена вниз, то есть R3=F1 + F2 = 0.4 + 0.5 = 0.9.
Это решение базируется на том, что мы применяем закон Ньютона о втором законе динамики, который говорит о том, что сумма всех сил, действующих на тело, равна нулю или равна массе тела, умноженной на его ускорение (в нашем случае ускорение равно нулю, так как стержни находятся в состоянии равновесия).
Надеюсь, что эти пошаговые объяснения помогли вам понять, как определить реакции стержней, удерживающих грузы на данном рисунке. Если у вас возникнут еще вопросы, пожалуйста, не стесняйтесь задавать их.
