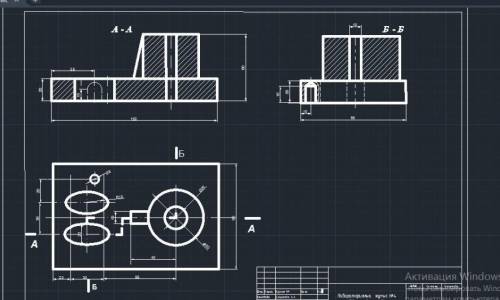

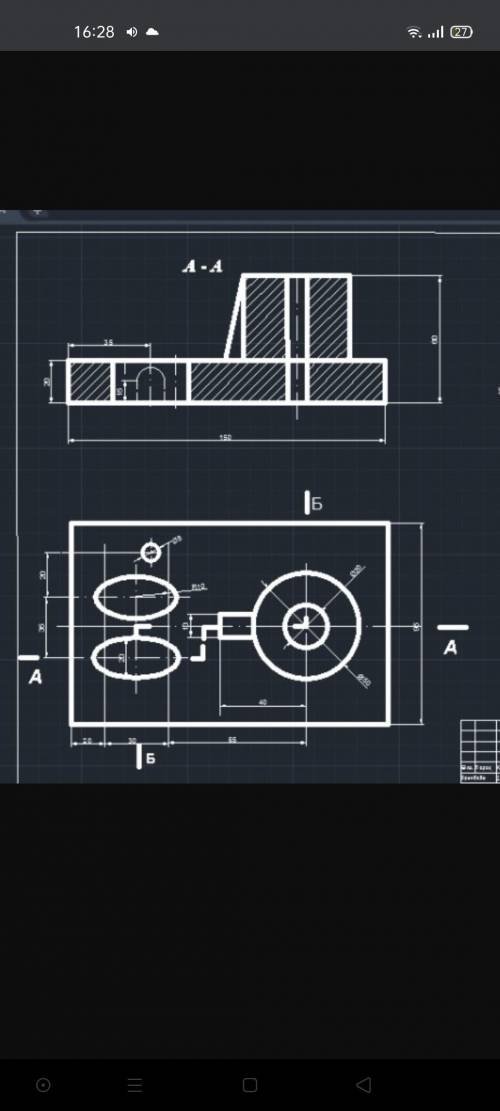

Мне кажется, что изображение разрезов должно быть другим.
На виде спереди не должно быть горизонтальной сплошной основной линии, отделяющей цилиндр и поверхность, на которой он стоит.

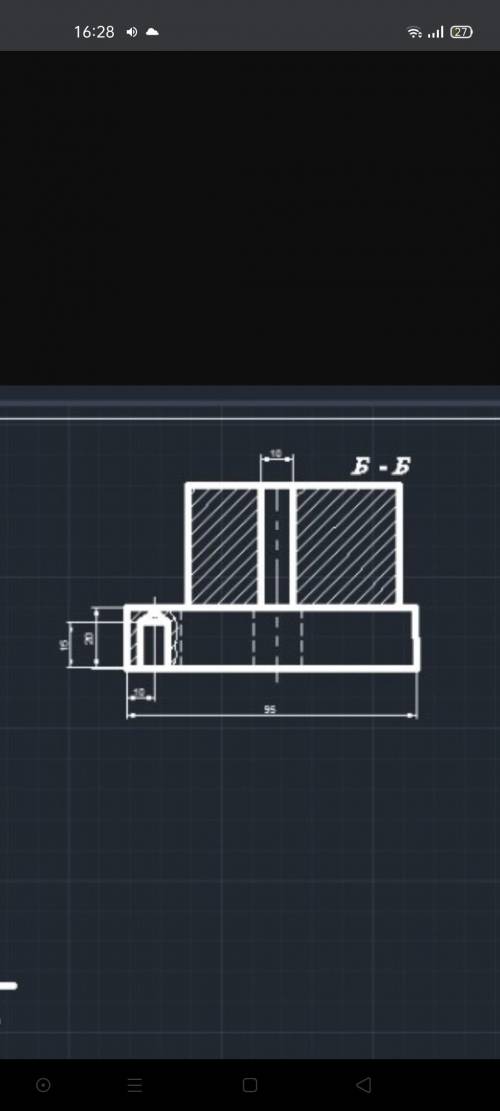

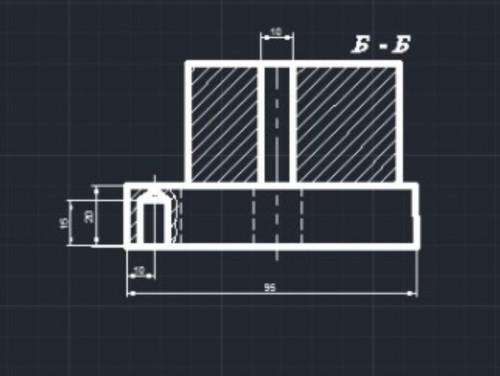

На виде слева ось цилиндра одновременно является и осью симметрии детали, а изображение контура детали почему-то не симметрично относительно этой линии. Цилиндр в разрезе Б-Б разрезается только справа, а слева режется только основание, на котором он стоит, поэтому штриховка всего цилиндра неверна и слева от оси штриховка будет только на высоту основания.

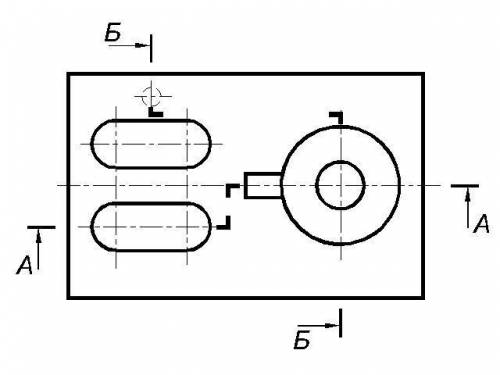

Местный разрез просверленной выемки нельзя показывать на месте изображения разреза Б-Б. Местный разрез обычно показывают на виде детали или на половине вида детали, если разрез половинный. К сожалению, не понимаю, как и где показать эту выемку, т.к на фронтальном разрезе показать её не удаётся.
Надеюсь, что моё понимание детали и чертежа чем-то вам если речь идёт об ошибках на чертеже.
1) Ежесуточно Земля прибавляет в весе 400 тонн,
за счет космической пыли.2)Орлы, совы, мотыльки и драконы, цикады и летучие мыши, лягушки и летучие рыбы, львы и тигры… Все это включает вид спорта, который культивируется в Китае. Назовите его.
Запуск воздушных змеев.3)Какая вода была получена в XIII в. монахом Р. Луллием путем многократной перегонки алкогольных напитков?
«Аква вита» – живая вода, которая в средние века использовалась в качестве дорогостоящего лекарства.4) Космонавты говорят, что с высоты русла рек выглядят как кровеносные артерии живого организма. Это образное сравнение недалеко от истины. Не случайно во время Великой Отечественной войны одесские хирурги использовали в качестве кровезаменителя воду. Какую?
Морскую (в ней сконцентрированы так называемые биогенные вещества, химические и энергетические свойства которых близки к составу крови человека. Ведь колыбелью жизни на Земле является океан).5) Эту воду придумали в средневековой Италии, но мировую известность она получила, распространяясь из германского Кельна. Каковы ее основные качества, если на вкус ее пробовали только русские?
Приятный запах (это – О’ де Колон – вода из Кельна).
Госпожа Бартолотти отличается от своего окружения: носит странную одежду, ярко красится. Она охотно заказывает вещи по разным каталогам, а иногда и не помнит, что и когда заказала. Поэтому женщина не очень удивилась, когда получила посылку с консервною банкой, у которой был семилетний мальчик по имени Конрад. Сразу полюбившая его, пытается стать ему настоящей матерью, хотя сама еще не взрослела.
Госпожа Бартолотти не умеет устраивать свой быт, правильно распорядится деньгами, упорядочить собственно жизнь. И о детях она не умеет заботиться, поэтому и спрашивает у Конрада, как лучше с ним обращаться, чем его кормить... Только благодаря своей открытости, искренности и преданности госпожа достойно справляется с обязанностями матери, дает "фабричному" ребенку именно то, чего ей само больше не хватает – материнскую любовь.
Конрад наоборот, хорошо подготовленный к идеальной жизни. Однако эти знания мало ему адаптироваться в детской среде, а его идеальное поведение даже мешает ему найти друзей. Соседская девочка Кити (не всегда вежливая и не всегда говорит правду мальчику преодолеть собственную запрограммированную идеальность и стать "нормальным" ребенком.
Когда на фабрике поняли, что Конрад ошибочно отправили не по тому адресу и хотели повернуть назад, госпожа Бартолотти, Егор и Кити приложили всех усилий, чтобы он остался. Да и сам Конрад так кардинально изменился, что люди в голубом наряде даже отказались забирать его на свою "идеальную" фабрику.
Объяснение:

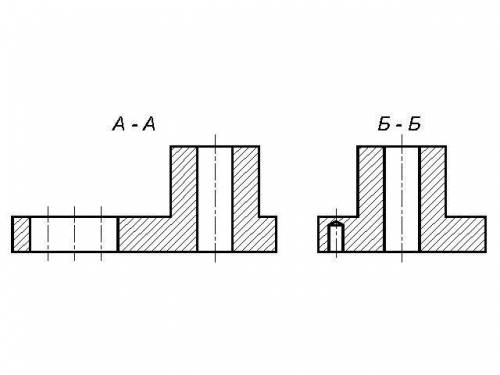

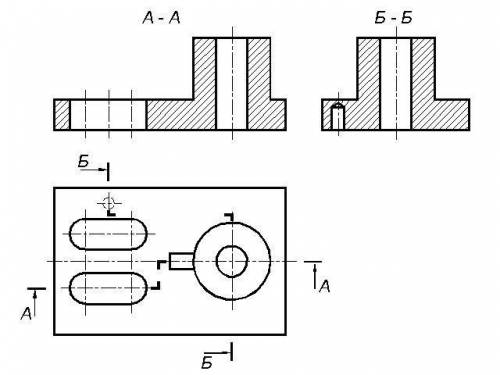

Я сделала другой разрез Б-Б, т.к. Вы указали неправильно.
Размеры указывать не стала, т.к. эта работа выполнялась ранее.
Смотрите внимательно на выполненные разрезы, т.к. на Ваших есть лишние линии.

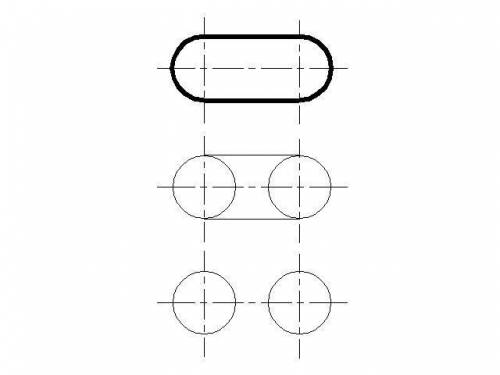

Четвертый чертеж - показала как начертить паз.
