Два последовательно соединённых резистора R 1 и R 2 соединены с третьим R 3 параллельно. Сопротивление на каждом резисторе 5 Ом. Напряжение в цепи 24 В. Построить схему цепи. Найти силу тока на каждом резисторе. Найти общее сопротивление в цепи.
Итак, что у нас происходит. Кусок льда, оказавшись в воде, сначала нагревается до температуры плавления, затем тает. При этом вода в сосуде охлаждается. Коль лед не весь растаял, есть основания полагать, что процесс завершился при температуре 0° С. Тогда вода в сосуде, при охлаждении отдает количество теплоты Q₁: (1) Тут: с₁ - удельная теплоемкость воды 4200 Дж/(кг·К) m₁ - масса воды 1 кг (1л - 1кг) T₀ - начальная температура воды 10°С T₁ - конечная температура воды и льда 0°С
Лед принял количество теплоты Q₂ : (2) Где: с₂ - удельная теплоемкость льда 2060 Дж/(кг·К) m₂ - начальная масса льда T₂ - начальная температура льда -20°С T₁ - конечная температура воды и льда 0°С m₃ - масса растаявшего льда. λ - удельная теплота плавления льда 334*10³ Дж/кг При этом: кг (3)
Составляем уравнение теплового баланса, приравниваем Q₁ и Q₂. При этом, согласно (3) выражаем m₃ через m₂ (4) Теперь из 4 выражаем m₂:
Параллельное соединение в электротехнике, соединение двухполюсников (обычно или потребителей, или источников электроэнергии) , при котором на их зажимах действует одно и то же напряжение. Параллельное соединение — основной подключения потребителей электроэнергии
при Параллельном соединение включение или выключение отдельных потребителей практически не влияет на работу остальных (при достаточной мощности источника) . Токи в параллельно соединённых нагрузках (не содержащих источников эдс) обратно пропорциональны их сопротивлениям; общий ток Параллельное соединение равен сумме токов всех ветвей — алгебраической (при постоянном токе) или векторной (при переменном токе) . Параллельное соединение источников электроэнергии, например генераторов на электростанции, применяют тогда, когда мощность одного источника недостаточна для питания всех нагрузок (см. также Электрическая цепь).

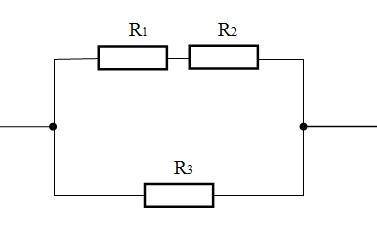

Резисторы R₁ и R₂ соединены последовательно:
R₁₂ = R₁ + R₂ = 5 + 5 = 10 (Ом)
Резистор R₃ с группой R₁₂ соединен параллельно.
Общее сопротивление цепи:
R = R₁₂R₃/(R₁₂+R₃) = 10 · 5 : 15 = 3 1/3 (Ом)
Общий ток в цепи:
I = U/R = 24 : 3 1/3 = 7,2 (A)
Напряжение на R₁ и R₂:
U₁ = U₂ = U/2 = 12 (B)
Ток через R₁ и R₂:
I₁ = I₂ = U₁/R₁ = U₂/R₂ = 12 : 5 = 2,4 (A)
Ток через R₃:
I₃ = U/R₃ = 24 : 5 = 4,8 (A)
