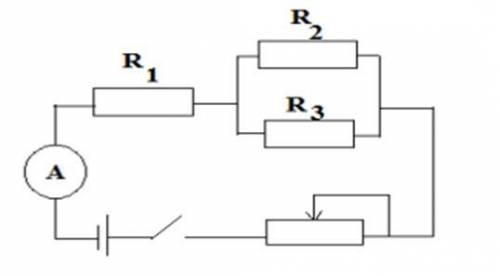

Найдите распределение токов и напряжений в цепи, если амперметр показывает 2А. Сопротивления резисторов R1, R2, R3 и реостата соответственно равны 2, 10, 15, 4Ом.
Добрый день! Я рад выступить в роли вашего школьного учителя и помочь вам разобраться с этим вопросом.
Прежде чем мы приступим к анализу рисунка, давайте вспомним основные понятия, связанные с магнитными полями и заряженными частицами.
Магнитное поле возникает вокруг постоянных магнитов или протекающих электрических токов. Заряженная частица, двигаясь в магнитном поле, ощущает магнитную силу, которая действует на нее перпендикулярно к ее скорости.
Теперь обратимся к рисунку. Он показывает магнитное поле, направленное от нас, и влетающую в это поле частицу. Давайте проанализируем рисунок и определим заряд частицы.
Первое, на что следует обратить внимание, это направление силовых линий магнитного поля. В данном случае они направлены от верхней части рисунка к нижней.
Затем обратим внимание на направление скорости частицы. Она движется из левой части рисунка в правую.
Теперь давайте вспомним правило "левая рука винтовки". Оно позволяет определить направление магнитной силы на движущуюся заряженную частицу. Если левую руку направить по скорости частицы, а четыре пальца согнуть так, чтобы они указывали в направлении магнитных силовых линий, то большой палец показывает направление силы, действующей на заряженную частицу.
Исходя из этого, если сила направлена вниз, а частица движется слева направо, то заряд частицы должен быть отрицательным. Это означает, что частица имеет отрицательный электрический заряд.
Таким образом, ответ на ваш вопрос состоит в следующем: заряд частицы, влетевшей в магнитное поле, направленное от нас, со скоростью V, на которую действует сила F, является отрицательным.
Я надеюсь, что мой ответ был понятен и помог вам разобраться с этим вопросом. Если у вас еще есть какие-либо вопросы, не стесняйтесь задавать их! Я всегда готов помочь.
Чтобы решить эту задачу, давайте разберемся с основными понятиями, которые нам понадобятся.
1. Скорость велосипедиста с попутным ветром: при движении в гору скорость велосипедиста увеличивается на скорость ветра, поэтому мы можем сказать, что скорость велосипедиста с попутным ветром равна v + v1.
2. Скорость велосипедиста против ветра: при движении вниз с горы скорость велосипедиста уменьшается на скорость ветра, поэтому скорость велосипедиста против ветра также равна v + v1.
3. Скорость велосипедиста без ветра: чтобы найти максимальную скорость велосипедиста без ветра, нам нужно исключить воздействие ветра на скорость. Для этого мы вычитаем скорость ветра из скорости велосипедиста с попутным ветром или против ветра.
Теперь, когда у нас есть все необходимые данные, мы можем перейти к решению.
По условию задачи, v - максимальная скорость велосипедиста при езде с горы против ветра и в гору с попутным ветром. То есть, его скорость в этих случаях равна v + v1.
Следовательно, чтобы найти максимальную скорость велосипедиста без ветра (v0), мы вычтем скорость ветра (v1) из его скорости с попутным ветром или против ветра:
v0 = (v + v1) - v1
Раскрыв скобки, получаем:
v0 = v + v1 - v1
Сокращая v1 и -v1, мы получаем:
v0 = v
Итак, максимальная скорость велосипедиста без ветра равна v.
Пояснение:
Это решение основано на принципе относительной скорости. При движении винтовки учитывается скорость воздуха вместе с потоком воздуха и движением пули. Относительно земли, пуля движется с максимальной скоростью ветра, так как ее начальная скорость равна скорости пули, увеличенной скоростью ветра.
Объяснение:
1)
Резисторы R₂ и R₃ соединены параллельно, поэтому:
R₂₃ = R₂·R₃/(R₂+R₃) = 10·15 / (10+15) = 6 Ом
2)
Теперь все потребители соединены последовательно, поэтому:
R = R₁ + R₂₃ + Rреост = 2 + 6 + 4 = 12 Ом
3)
Напряжение цепи:
U = I·R = 2·12 = 24 В
4)
I₁ = I = 2 А
U₁ = I₁·R₁ = 2·2 = 4 В
Uреост = I·Rраост = 2·4 = 8 В
U₂₃ = U₂ = U₃ = I·R₂₃ = 2·6 = 12 В
I₂ = U₂/R₂ = 12 / 10 = 1,2 А
I₃ = U₃/R₃ = 12 / 15 = 0,8 А
Цепь рассчитана полностью.
