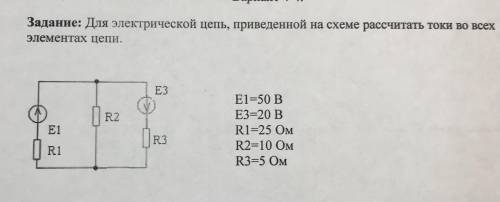

Назовём "первой" ветвь с эдс Е1 и сопротивлением R1, "второй" - ветвь с сопротивлением R2 и "третьей" - ветвь с эдс Е3 и сопротивлением R3. Пусть i1,i2,i3 - искомые токи в этих ветвях. Предположим, что ток i1 притекает к "верхнему" узлу, а токи i2 и i3 от него утекают. Для решения задачи используем метод контурных токов. Назовём "первым" контур с эдс Е1 и сопротивлениями R1 и R2, "вторым" - контур с эдс Е3 и сопротивлениями R2 и R3. Контурные токи i11 и i22 направим по часовой стрелке. Составляем систему уравнений:
i11*R1+(i11-i22)*R2=E1
i22*R3+(i22-i11)*R2=E3
Подставляя известные значения эдс и сопротивлений, получаем систему:
25*i11-10*(i11-i22)=50
5*i22+10*(i22-i11)=20
или:
15*i11+10*i22=50
-10*i11+15*i22=20
или:
3*i11+2*i22=10
-2*i11+3*i22=4
Решая её, находим i11=22/13 А и i22=32/13 А. Так как i11=i1, то i1=22/13 А. Так как i3=i22, то i3=32/13 А. И так как i2=i11-i22, то i2=-10/13 А. Знак "минус" означает, что в действительности ток i2 направлен к "верхнему" узлу и его величина составляет 10/13 А.
Проверка: по первому закону (правилу) Кирхгофа, i1+i2=i3. Действительно, 22/13+10/13=32/13 - значит, токи найдены верно.
Существует два вида механических динамометров: пружинный и рычажный. В пружинном динамометре сила или момент силы передаётся пружине, которая в зависимости от направления силы сжимается или растягивается. Величина упругой деформации пружины пропорциональна силе воздействия и регистрируется. В рычажном динамометре действие силы деформирует рычаг, величина деформации которого после Электрический динамометр состоит из датчика, который преобразует деформацию от воздействия силы в электрический сигнал, и дополнительного датчика, который усиливает и записывает электрический сигнал первого датчика. Для преобразования силы или момента силы в деформацию используются индуктивные и вибрационно-частотные датчики сопротивления. Под действием силы датчик деформируется и токи моста сопротивления изменяются. Сила электрического сигнала прямо пропорциональна деформации элемента и в итоге силе воздействия. Второй датчик усиливает сигнал и записывает его для последующей обработки.
Фасеточные глаза состоят из простых глазков — омматидиев. Каждый простой глазок представляет собой конусовидный бокал, ограниченный пигментными клетками и сверху покрытый шестигранной роговицей. Светопреломляющую часть омматидия составляют клеткихрустального конуса, а светочувствительную — ретинальные клетки, в месте соприкосновения которых образуется светочувствительная палочка — рабдом. У ракообразных с фасеточными глазами имеет место мозаичное зрение, то есть общее зрительное восприятие складывается из частей, воспринимаемых отдельными омматидиями. Сложные глаза нередко сидят на особых подвижных выростах головы — стебельках.У некоторых раков для запуска описанного выше механизма изменения окраски тела необходимы зрительные восприятия определённых световых раздражений
ответ: i1=22/13 А, i2=10/13 А, i3=32/13 А.
Объяснение:
Назовём "первой" ветвь с эдс Е1 и сопротивлением R1, "второй" - ветвь с сопротивлением R2 и "третьей" - ветвь с эдс Е3 и сопротивлением R3. Пусть i1,i2,i3 - искомые токи в этих ветвях. Предположим, что ток i1 притекает к "верхнему" узлу, а токи i2 и i3 от него утекают. Для решения задачи используем метод контурных токов. Назовём "первым" контур с эдс Е1 и сопротивлениями R1 и R2, "вторым" - контур с эдс Е3 и сопротивлениями R2 и R3. Контурные токи i11 и i22 направим по часовой стрелке. Составляем систему уравнений:
i11*R1+(i11-i22)*R2=E1
i22*R3+(i22-i11)*R2=E3
Подставляя известные значения эдс и сопротивлений, получаем систему:
25*i11-10*(i11-i22)=50
5*i22+10*(i22-i11)=20
или:
15*i11+10*i22=50
-10*i11+15*i22=20
или:
3*i11+2*i22=10
-2*i11+3*i22=4
Решая её, находим i11=22/13 А и i22=32/13 А. Так как i11=i1, то i1=22/13 А. Так как i3=i22, то i3=32/13 А. И так как i2=i11-i22, то i2=-10/13 А. Знак "минус" означает, что в действительности ток i2 направлен к "верхнему" узлу и его величина составляет 10/13 А.
Проверка: по первому закону (правилу) Кирхгофа, i1+i2=i3. Действительно, 22/13+10/13=32/13 - значит, токи найдены верно.
