Question

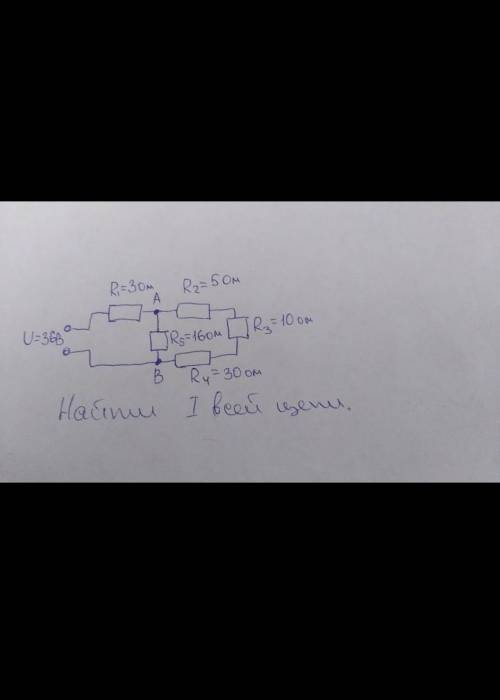

Составьте и решите задачу по картинке

Answer 1

0,86 А

Объяснение:

Задача: на рисунке показана цепь с резисторами, включавшая последовательное и параллельное соединение. Известно, что к участку цепи приложено напряжение 36В. Найдите ток на этом участке.

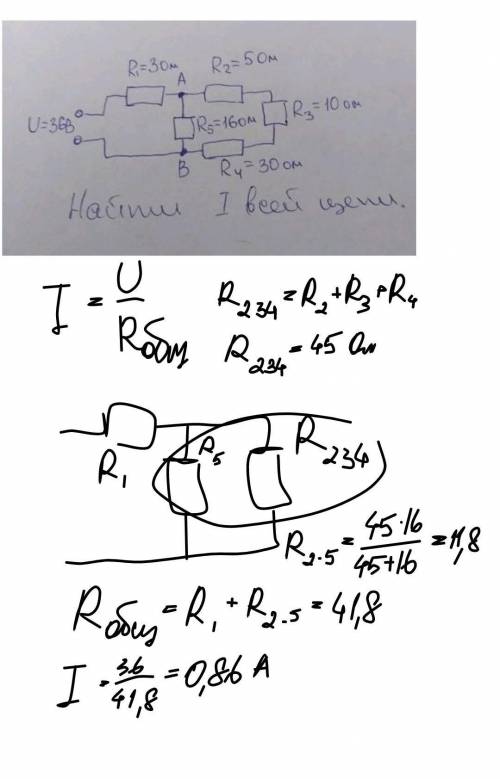

Решение прикрепляю картинкой

Answer 2

I=3.05 А

Объяснение:

Дано:

U = 36 В

R1 = 3 Ом

R2 = 5 Ом

R3 = 10 Ом

R4 = 30 Ом

R5 = 16 Ом

Найти: Силу тока всей цепи

Закон Ома I=$\frac{U}{R}$

Общее R = R₁ + Rₙ

Rₙ - сопротивление между точками A и B

Вычислим Rₙ

1/Rₙ=1/16+1/(5+10+30)=1/16 + 1/45= 45/720 + 16/720 = 61/720

Rₙ= $\frac{720}{61}$ = 11 $\frac{49}{61}$

Общее сопротивление

R= 3 + 11 $\frac{49}{61}$ = 14

Ток всей цепи

I=36/14 $\frac{49}{61}$=3.05 А
