Question

на рис 29.4 представлены вольт-амперные характеристики нескольких проводников. Определите сопротивления этих проводников​

Answer 1

Определяем сопротивление по формуле R=U/I

I. 2 Ом(т.е. 10:5)

II. 2,4 Ом(т.е. 12:5)

III. 4 Ом(т.е. 12:3)

IV. 8 Ом(т.е. 12:1,5)

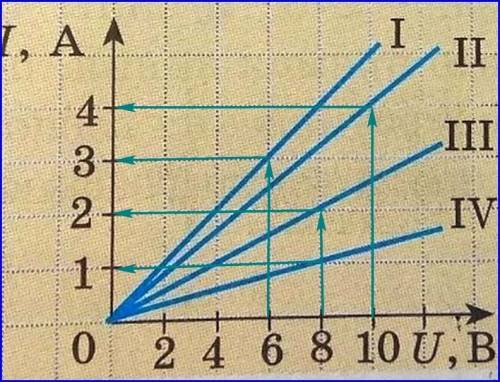

Answer 2

I.

U=6 B; I=3 A => R=U/I=2 Ом.

II.

U=10 B; I=4 A => R=U/I=2,5 Ом.

III.

U=8 B; I=2 A => R=U/I=4 Ом.

IV.

U=8 B; I=1 A => R=U/I=8 Ом.

Объяснение:

Для каждой В-А характеристики выбираем своё

любое удобное значение напряжения (либо тока),

получаем значение тока (либо напряжения)

и по закону Ома вычисляем сопротивление.
