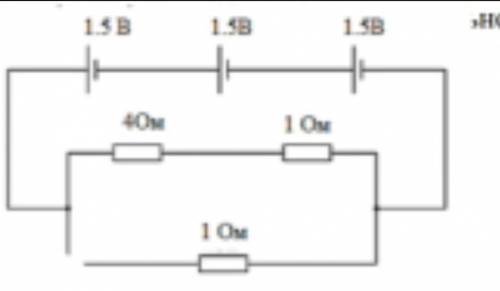

Question

1)Общее ЭДС такого соединения
2)Общее сопротивление внешней цепи(трех резисторов)
3)Общее сопротивление внутренней цепи (батареек)
4)Общее напряжение на внешней цепи ​

Answer 1

1.

ℰоб=ℰ₁+ℰ₂+ℰ₃=1,5*3=4,5 B.

2.

R₁,₂=R₁+R₂=4+1=5 Ом;

1/Rоб=1/R₁,₂+1/R₃=1/5+1/1=6/5 Сим =>

Rоб=5/6=0,8(3)≈0,8 Ом.

3.

ʀоб=ʀ₁+ʀ₂+ʀ₃=3ʀ.

4.

Uоб=ℰоб-I*3ʀ.

P.S. Внутреннее сопротивление неизвестно,

поэтому пункт №4 не имеет решения в числах.
