Sergey15211
Sergey15211
20.03.2023 03:44 •  Физика

Первый резистор с сопротивлением R1 = 3 Ом подключен последовательно к двум резисторам, соединенным параллельно. Сопротивление второго резистора R2 = 24 Ом и третьего R3 = 18 Ом. А )Начертите схему смешанного соединения.

[1]

В)Определите общее сопротивление.

[2]

С)Определите силу тока в цепи и силу тока во втором резисторе, если общее напряжение 12 В.

👇
Ответ:
НастяФем
НастяФем
20.03.2023

Объяснение:

Задача 1

Дано:

R₁ = 3 Ом

R₂ = 24 Ом

R₃ = 18 Ом

U = 12 B

____________

R - ?

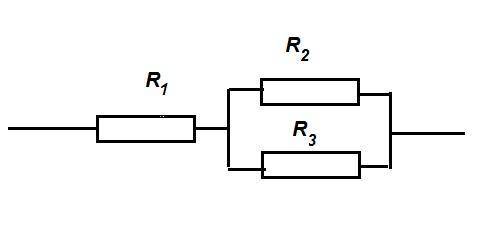

A) Чертим схему (см. Приложение)

В)

Резисторы R₂ и R₃ соединены параллельно, поэтому:

R₂₃ = R₂·R₃ / (R₂ + R₃)

R₂₃ = 24·18 / (24 + 18) ≈ 10 Ом

Общее сопротивление:

R = R₁ + R₂₃ = 3 + 10 = 13 Ом

С)

Сила тока в цепи:

I = U / R = 12 / 13 ≈ 1 А

Напряжение на первом резисторе:

U₁ = I·R₁ = 1·3 = 3 В

Напряжение на параллельной цепи:

U₂₃ = U - U₁ = 12 - 3 = 9 В

Тогда:

I₂ = U₂₃/R₂ = 9 / 24 ≈ 0,38 А


Первый резистор с сопротивлением R1 = 3 Ом подключен последовательно к двум резисторам, соединенным
4,4(13 оценок)
Открыть все ответы
Ответ:
nataalferova8
nataalferova8
20.03.2023

R = 304 Ом

Объяснение:

Для нахождения сопротивения нам нужно узнать какой ток протекает по проводнику

Для этого воспользуемся формулой Сила Ампера:

Fa = B \times I \times l \times \sin\alpha

Из этой формулы сила тока равна:

I = \frac{Fa}{B \times l \times \sin \alpha }

Переведём 40 см в м:

40 см = 0,4 м.

Также нам известно что проводник расположен перпендикулярно линиям магнитной индукции. Это значит что:

sin a = 90°

sin90° = 1.

Подставляем значения в формулу и получаем силу тока проходящего по проводик:

\frac{5}{10 \times0.4 \times 1 } = \frac{5}{4} = 1.25A

Зная ток можно найти сопротивление по закону Ома для участка цепи:

I = \frac{ U}{R}

Отсюда сопротивление равно:

R = \frac{U }{I}

Подставляем и решаем:

\frac{380}{1.25} = 304Ом

4,6(93 оценок)
Ответ:
sofiagnip
sofiagnip
20.03.2023

R = 304 Ом

Объяснение:

Для нахождения сопротивения нам нужно узнать какой ток протекает по проводнику

Для этого воспользуемся формулой Сила Ампера:

Fa = B \times I \times l \times \sin\alpha

Из этой формулы сила тока равна:

I = \frac{Fa}{B \times l \times \sin \alpha }

Переведём 40 см в м:

40 см = 0,4 м.

Также нам известно что проводник расположен перпендикулярно линиям магнитной индукции. Это значит что:

sin a = 90°

sin90° = 1.

Подставляем значения в формулу и получаем силу тока проходящего по проводик:

\frac{5}{10 \times0.4 \times 1 } = \frac{5}{4} = 1.25A

Зная ток можно найти сопротивление по закону Ома для участка цепи:

I = \frac{ U}{R}

Отсюда сопротивление равно:

R = \frac{U }{I}

Подставляем и решаем:

\frac{380}{1.25} = 304Ом

4,5(30 оценок)
