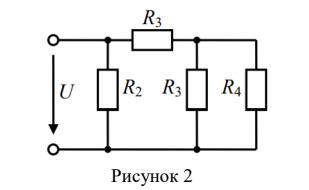

Для кола значення опорів резисторів рівні R1, R2, R3, R4, напруга на затискачах кола рівна U. Визначити струми у вітках та загальний струм кола. Скласти баланс потужностей.
Гравитационное поле Земли с высокой точностью описывается законом всемирного тяготения Ньютона. Ускорение свободного падения над поверхностью Земли определяется как гравитационной, так и центробежной силой, обусловленной вращением Земли. Магнитное поле над поверхностью Земли складывается из постоянной (или меняющейся достаточно медленно) «главной» и переменной частей; последнюю обычно относят к вариациям магнитного поля. Главное магнитное поле имеет структуру, близкую к дипольной. Магнитное поле Земли простирается до расстояний трех земных радиусов. Оно приблизительно соответствует полю однородно намагниченного шара с напряженностью поля 55,7 А/м (0,70 Э) у полюсов магнитных Земли и 33,4 А/м (0,42 Э) на магнитном экваторе. Околопланетное пространство Земли физические свойства которого определяются ее магнитным полем и его взаимодействием с потоками заряженных частиц космического происхождения, то есть с солнечным ветром называется Магнитосфера. С дневной стороны она простирается на 8-14 радиусов, с ночной – вытянута на несколько сот радиусов, образуя т. н. магнитный хвост Земли. В магнитосфере находятся радиационные пояса. [Протяженными магнитосферами обладают Юпитер и Сатурн. Магнитосферы Меркурия, Венеры, Марса ярко не выражены.] Магнитные полюсы – это точки на земной поверхности, где магнитная стрелка располагается по вертикали, т. е. где магнитный компас неприменим для ориентировки по странам света. Их положение постоянно меняется в пространстве. В настоящее время они не совпадают с географическими южный магнитный полюс находится в Антарктиде, у побережья Тихого океана, а северный – в Канаде в Канадском арктическом архипелаге. За геологические промежутки времени, по палеомагнитным данным, обнаруживаются даже магнитные инверсии, то есть обращения полярности. В магнитных полюсах сходятся магнитные меридианы – проекции силовой линии геомагнитного поля на поверхность Земли. У магнитного поля Земли наблюдаются вековые, суточные и нерегулярные изменения (вариации), в т. ч. магнитные бури. Это сильные возмущения магнитного поля, которые могут длиться несколько суток и вызываются воздействием усиленных потоков солнечной плазмы (солнечного ветра) на магнитосферу Земли. Электрическое поле над поверхностью Земли в среднем имеет напряженность около 100 В/м и направлено вертикально вниз – это так называемое «поле ясной погоды», но это поле испытывает значительные (как периодические, так и нерегулярные) вариации. Строение Земли имеет ряд географических следствий 1.внутренние процессы, происходящие в недрах Земли являются одним из важных источников энергии поступающей в географическую оболочку; 2.плотность Земли определяет силу земного притяжения, которая обеспечивает сохранность водной и воздушной оболочек; 3.взаимодействия оболочек Земли обусловили возникновение комплексной географической оболочки с таким ее важным компонентом, как живое вещество; 4.сферическая форма оболочек обуславливают бесконечность и единство пространства.
Так как заряженный шар радиуса R смещен от центра сферы на R/2 то любая сфера с центром в заданной точке и радиусом больше R+R/2 содержит внутри исходный заряженный шар с зарядом q теперь нужно воспользоваться теоремой остроградского-гаусса поток вектора напряженности электрического поля через замкнутую сферическую поверхность равен заряду ограниченному єтой поверхности делить на Еo заряд известен, он равен заряду шара, полностью находящегося внутри сферы. Ео - электрическая постоянная Ф=q/Eo=17,7*10^(-9)/8,85 × 10^-12=2000 В*м
I1 - отсутствует
I2= 1/3 A.
I3верх=0.16 A.
I3прав=0.09 A.
I4=0.07 A.
Схема и данные кривые.
Результаты очень дробные.
Сопротивления R1 нет, зато два сопротивления R3!
Объяснение:
Дано
U=100 B.
R1=200 Ом.
R2=300 Ом.
R3=400 Ом.
R4=500 Ом.
Найти
I1, I2, I3, I4, Iобщ -?
Решение
Параллельное соединение R3 и R4
R34=R3*R4/(R3+R4)
R34= 400*500/900= 200 000/900=2000/9= 222 2/9 Ом.
Последовательное соединение R3 и цепочки R34
R334=R3+R34=400+222 2/9
R334=622 2/9
Параллельное соединение R2 и R334
Rобщ=(300*622 2/9)/(922 2/9)=300*5600/8300
Rобщ==202.41 (с округлением до сотых)
Iобщ= U/Rобщ
Iобщ= 100/202.41= 0.49 A.
I2=U/R2
I2=100/300= 1/3 A.
По Закону Кирхгофа
Iобщ=I2+I334
I334= 0.49 - 0.33 = 0.16 A.
Этот же ток течет по верхнему R3
R3верх=0.16 A.
Напряжение на R3верх
U3верх=0.16*400=64
Следовательно,
U34=100-64=36 B.
I334= I3прав+I4
I3прав=U34/R3прав
I3прав=36/400=0.09 A.
I4=0.16-0.09=0.07 A.
