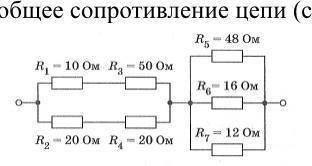

30 Ом
Объяснение:
последовательное соединение:
R₁+R₃=10+50=60 Ом
R₂+R₄=20+20=40 Ом
Параллельное соединение:
1/R₁₂₃₄=1/60+1/40
R₁₂₃₄ = 24 Ом
1/R₅₆₇ = 1/48+ 1/16 +1/12
R₅₆₇=6 Ом
Последовательное соединение:
R₁₂₃₄₅₆₇=24+6=30 Ом
Насос состоит из цилиндра, внутри которого ходит вверх и вниз плотно прилегающий к стенкам поршень.
В нижней части цилиндра и в самом поршне установлены клапаны, открывающиеся только вверх.
При движении поршня вверх вода под действием атмосферного давления входит в трубу, поднимает нижний клапан и движется за поршнем.
При движении поршня вниз вода, находящаяся под поршнем, давит на нижний клапан, и он закрывается.
Одновременно под давлением воды открывается клапан внутри поршня, и вода переходит в пространство над поршнем. При последующем движении поршня вверх вместе с ним поднимается и находящаяся над ним вода, которая выливается в бочку. За поршнем поднимается новая порция воды, которая при последующем опускании поршня окажется над ним, и т.д.
Источники:
Пёрышкин А. В. Физика. 7 кл.: учеб. для общеобразоват. учреждений, — 13-е изд., стереотип. — М.: Дрофа, 2009. — 192 с.: ил.
Обозначим площадь основания цилиндра S = 1,2 дм² = 0,012 м², массу поршня m = 2,5 кг, первоначальный объем воздуха V₁ = 5л = 5*10⁻³м³, конечный объем воздуха V₂, изменение температуры ΔT = 850К, работу A = 1,5 кДж = 1500 Дж, наружное давление p₀ = 100кПа = 10⁵ Па, первоначальную температуру воздуха T₁, конечную температуру T₂.
При изобарном расширении давление газа остается постоянным. Оно равно сумме наружного давления p₀ и давления оказываемого со стороны поршня p₁. На поршень действует сила тяжести F = mg, где m - масса поршня. Тогда давление с его стороны p₁ = F/S = mg/S, где S - площадь основания цилиндра. Тогда давление газа p = p₀ + p₁ = p₀ + F/S = p₀ + mg/S. При изобарном процессе работа равна A = pΔV = p(V₂ - V₁) => pV₂ = A + pV₁ => V₂ = (A + pV₁)/p = A/p + V₁ = A/(p₀ + mg/S) + V₁ . Согласно уравнению изобарного процесса V₁/T₁ = V₂/T₂. Так как T₂ = T₁ + ΔT, то получаем V₁/T₁ = V₂/(T₁ + ΔT)=> V₂T₁ = V₁(T₁ + ΔT) => V₂T₁ - V₁T₁ = V₁ΔT => T₁(V₂ - V₁) = V₁ΔT => T₁ = V₁ΔT/(V₂ - V₁) = V₁ΔT/[A/(p₀ + mg/S) + V₁ - V₁)] = V₁ΔT/[A/(p₀ + mg/S)] = 5*10⁻³*850/[1500/(10⁵ + 2,5*10/0,012) ≈ 283К.
30 Ом
Объяснение:
Последовательно:
R_1,3=R_1+R_2=10+50=60 Ом
R_2,4=R_2+R_4=20+20=40 Ом
Параллельно:
R_1,2,3,4=R_1,3*R_2,4/R_1,3+R_2,4=60*40/60+40=24 Ом
R_5,6=R_5*R_6/R_5+R_6=48*16/48+16=12 Ом
R_5,6,7=R_5,6*R_7/R_5,6+R_7=12*12/12+12=6 Ом
Последовательно:
R_1,2,3,4,5,6,7=R_1,2,3,4+R_5,6,7=24+6=30 Ом
