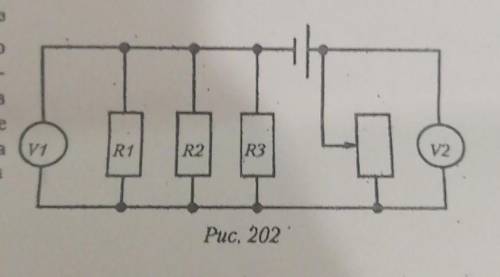

Определить показания всех приборов, если движок реостата находится на середине. ЭДС источника 9,5 В, внут- реннее сопротивление 1,5 Ом. R, - 40 Ом; R, 60. Ом; 120 Ом, сопротивление реостата 52 Ом
Добрый день! Я рад выступить в роли вашего школьного учителя и помочь вам разобраться с этим вопросом.
Прежде чем мы приступим к анализу рисунка, давайте вспомним основные понятия, связанные с магнитными полями и заряженными частицами.
Магнитное поле возникает вокруг постоянных магнитов или протекающих электрических токов. Заряженная частица, двигаясь в магнитном поле, ощущает магнитную силу, которая действует на нее перпендикулярно к ее скорости.
Теперь обратимся к рисунку. Он показывает магнитное поле, направленное от нас, и влетающую в это поле частицу. Давайте проанализируем рисунок и определим заряд частицы.
Первое, на что следует обратить внимание, это направление силовых линий магнитного поля. В данном случае они направлены от верхней части рисунка к нижней.
Затем обратим внимание на направление скорости частицы. Она движется из левой части рисунка в правую.
Теперь давайте вспомним правило "левая рука винтовки". Оно позволяет определить направление магнитной силы на движущуюся заряженную частицу. Если левую руку направить по скорости частицы, а четыре пальца согнуть так, чтобы они указывали в направлении магнитных силовых линий, то большой палец показывает направление силы, действующей на заряженную частицу.
Исходя из этого, если сила направлена вниз, а частица движется слева направо, то заряд частицы должен быть отрицательным. Это означает, что частица имеет отрицательный электрический заряд.
Таким образом, ответ на ваш вопрос состоит в следующем: заряд частицы, влетевшей в магнитное поле, направленное от нас, со скоростью V, на которую действует сила F, является отрицательным.
Я надеюсь, что мой ответ был понятен и помог вам разобраться с этим вопросом. Если у вас еще есть какие-либо вопросы, не стесняйтесь задавать их! Я всегда готов помочь.
Чтобы решить эту задачу, давайте разберемся с основными понятиями, которые нам понадобятся.
1. Скорость велосипедиста с попутным ветром: при движении в гору скорость велосипедиста увеличивается на скорость ветра, поэтому мы можем сказать, что скорость велосипедиста с попутным ветром равна v + v1.
2. Скорость велосипедиста против ветра: при движении вниз с горы скорость велосипедиста уменьшается на скорость ветра, поэтому скорость велосипедиста против ветра также равна v + v1.
3. Скорость велосипедиста без ветра: чтобы найти максимальную скорость велосипедиста без ветра, нам нужно исключить воздействие ветра на скорость. Для этого мы вычитаем скорость ветра из скорости велосипедиста с попутным ветром или против ветра.
Теперь, когда у нас есть все необходимые данные, мы можем перейти к решению.
По условию задачи, v - максимальная скорость велосипедиста при езде с горы против ветра и в гору с попутным ветром. То есть, его скорость в этих случаях равна v + v1.
Следовательно, чтобы найти максимальную скорость велосипедиста без ветра (v0), мы вычтем скорость ветра (v1) из его скорости с попутным ветром или против ветра:
v0 = (v + v1) - v1
Раскрыв скобки, получаем:
v0 = v + v1 - v1
Сокращая v1 и -v1, мы получаем:
v0 = v
Итак, максимальная скорость велосипедиста без ветра равна v.
Пояснение:
Это решение основано на принципе относительной скорости. При движении винтовки учитывается скорость воздуха вместе с потоком воздуха и движением пули. Относительно земли, пуля движется с максимальной скоростью ветра, так как ее начальная скорость равна скорости пули, увеличенной скоростью ветра.
Параллельное соединение 3-х резисторов:
R(₁-₃)=(R₁*R₂*R₃):(R₁*R₂+R₂*R₃+R₁*R₃)=
=(40*60*120):(40*60+60*120+40*120)=
=288 000:14400=20 Ом.
Сопротивление половины обмотки реостата:
Rʀ=R/2=52:2=26 Ом.
Общее сопротивление всех резисторов:
Rобщ=R(₁-₃)+Rʀ=20+26=46 Ом,
с учётом внутреннего сопротивления ИП:
Rэ=Rобщ+r₀=46+1,5=47,5 Ом.
Эл.ток в цепи:
I=ℰ/Rэ=9,5/47,5=0,2 A.
Напряжение на зажимах цепи:
U=ℰ-I*r₀=9,5-0,2*1,5=9,2 B.
Показание вольтметра PV1:
Uv₁=U₁=U₂=U₃=I*R(₁-₃)=0,2*20=4 B.
Показание вольтметра PV2:
Uv₂=U-Uv₁=[I*Rʀ]*=9,2-4=5,2 B.
*[] - вариант вычисления.
