Question

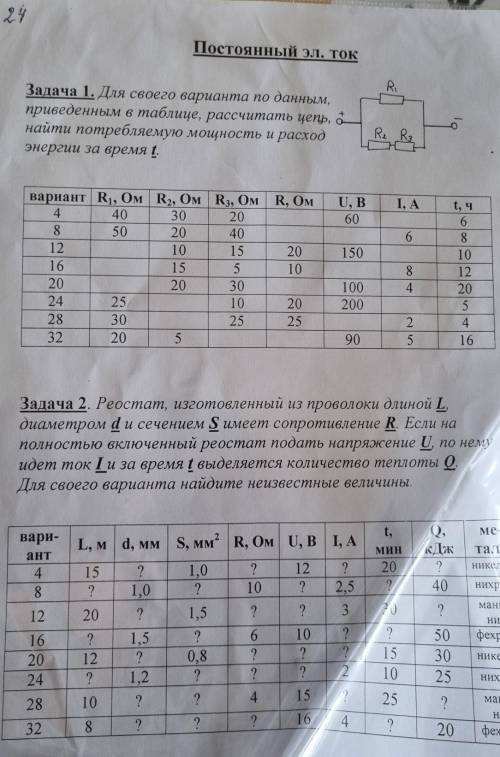

Постоянный электрический ток 1 задача . Под вар. 24 ​

Answer 1

I=U/R=200/20=10A

I1=U/R1=200/25=8A

I2=I3=10-8=2A

U2=U-I3*R3= 200-2*10=180B, R2=U2/I2=180/2= 90A

P=U*I=200*10=2000 Вт

W=P*t=2000*5*3600=36*10⁶ Дж

Answer 2

$R_2$ = 75 Ом

I = 10 А

P = 2 кВт

A = 36 МДж

Объяснение:

Дано:

$R_1$ = 25 Ом

$R_3$ = 10 Ом

R = 20 Ом

U = 200 В

t = 5 ч = 60×60×5 с

_______________

$R_2$ - ?

I - ?

P - ?

A - ?

Резисторы 1 и 2-3 (условный резистор, получаемый объединением 2-го и 3-го, его сопротивление равно общему сопротивлению на участке с этими резисторами) соединены параллельно. При таком соединении $\frac{1}{R}=\frac{1}{R_1}+\frac{1}{R_{23}}=\frac{R_{23}+R_1}{R_1R_{23}}$

Отсюда

$R_1R_{23}=R(R_1+R_{23})\\R_1R_{23}=RR_1+RR_{23}\\R_1R_{23}-RR_{23}=RR_1\\R_{23}(R_1-R)=RR_1\\R_{23}=\frac{RR_1}{R_1-R}\\R_{23}=\frac{20*25}{25-20} = 100 \; Om$

Резисторы 2 и 3 соединены последовательно. При таком соединении $R_{23}=R_2+R_3$

Отсюда

$R_2=R_{23}-R_1=100 \; Om-25=75 \; Om$

По закону Ома $I=\frac{U}{R} =\frac{200 \; V}{20 \; Om}=10\; A$

Потребленная мощность $P=UI=200\; W*10\; A=2000 \; W$

Расход энергии (работа цепи) $A=UIt=Pt=2000 \; W*60*60*5 \;s=36 000 000\; J$
