Question

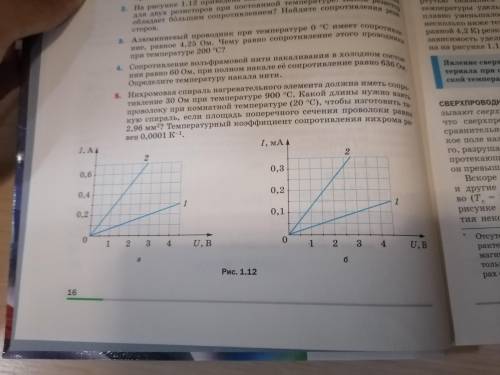

На рисунке 1.12 приведена зависимость силы тока от напряжения для двух резисторов при постоянной температуре. Какой резистор обладает большим сопротивлением? Найдите сопротивления резисторов

Answer 1

Объяснение:

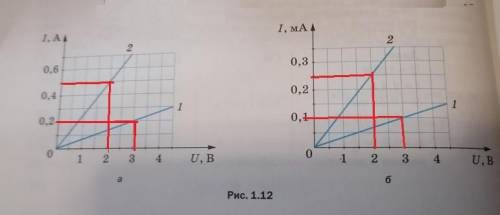

Рис. 1.12 а)

U₁ = 3 В

I₁ = 0,2 А

U₂ = 2 В

I₂ = 0,5 А

R₁ = U₁ / I₁ = 3 / 0,2 = 15 Ом

R₂ = U₂ / I₂ = 2 В / 0,5 = 4 Ом

Рис. 1.12 б)

U₁ = 3 В

I₁ = 0,1 мА = 0,1·10⁻³ A

U₂ = 2 В

I₂ = 0,25 мА = 0,25·10⁻³ А

R₁ = U₁ / I₁ = 3 / (0,1·10⁻³) = 30 кОм

R₂ = U₂ / I₂ = 2 В /  (0,25·10⁻³) = 8 кОм
