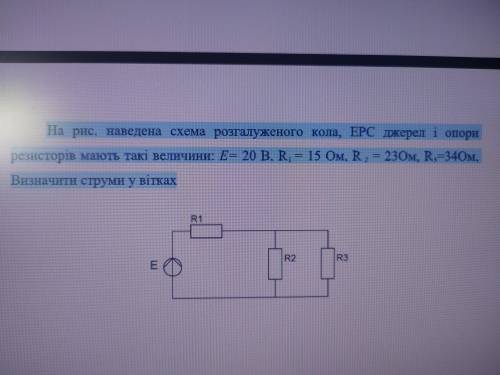

На рис. наведена схема розгалуженого кола, ЕРС джерел і опори резисторів мають такі величини: Е= 20 В, R 1 = 15 Ом, R 2 = 23Ом, R 3 =34Ом, Визначити струми у вітках
Проведешь сам, а я расскажу что надо делать: Для проведения эксперимента нам понадобится брусок с разными гранями(чтобы высота не была равна ширине), динамометр, нить и какая-либо гладкая поверхность(гладкая - в смысле без ям и бугром, подойдет стол) Также забыл - в бруске должен быть крюк, или что-нибудь другое за что зацепим нить. Сначала закрепим брусок на грани с большей площадью и, прикрепив к нему нить с динамометром, будем "тащить" его по столу, желательно равномерно(даже обязательно, потому что только при равномерном движении сила упругости пружины динамометра будет равна силе трения). Запишем показания динамометра в таблицу(или на листик) Затем перевернем брусок на грань с меньшей площадью и проделаем то же самое. Также запишем показания в таблицу. Исходя из показаний получим, что от площади поверхности сила трения не зависит. Показания могут немного колебаться, т.к. стол может быть слегка неровным, тело может двигаться с небольшим ускорением, т.к. идеально равномерного движения практически невозможно добиться.
Мусульман сила механически нажимает на спусковой крючок, тот высвобождет сжатую пружину, та производит удар по капсуле патрона и кинетическая энергия переходит в тепловую, тепловая энергия запускает химическую реакцию горения пороха, которая сопровождается выделением дольше объема газа. как и в случае с пружиной внутренняя энергия газа преобразуется в кинетическую энергию, только в этот раз движется уже не боёк а пуля по каналу ствола. кинетическая энергия пули в конечном счёте переходит в тепловую энергию, которая рассеиваетсяя в окружающей среде, так же на каждом этапе есть потери, которые так же преобразуются в тепловую энергию.
Объяснение:
Дано:
Е = 20 В
R₁ = 15 Ом
R₂ = 23 Ом
R₃ = 34 Ом
I₁ - ?
I₂ - ?
I₃ - ?
Резисторы R₂ и R₃ соединены параллельно, поэтому:
R₂₃ = R₂·R₃ / (R₂ + R₃) = 23·34 / (23 + 34) ≈ 13,7 Ом
Сопротивление цепи:
R = R₁ + R₂₃ = 15 + 13,7 = 28,7 Ом
Сила тока:
I = I₁ = E / R = 20 / 28,7 ≈ 0,7 А
Напряжение:
U₁ = I₁·R₁ = 0,7·15 ≈ 10,5 В
U₂ = U₃ = E - U₁ = 20 - 10,5 = 9,5 В
Токи:
I₂ = U₂ / R₂ = 9,5 / 23 ≈ 0,41 А
I₃ = U₃ / R₃ = 9,5 / 34 ≈ 0,28 А
Проверка:
I₁ + I₂ = I
0,41 + 0,28 = 0,69 ≈ 0,7
