Пример 1. Определить реакции опор горизонтальной балки от заданной нагрузки.
Дано:
Схема балки (рис. 1).
P = 20 кН, G = 10 кН, М = 4 кНм, q = 2 кН/м, a=2 м, b=3 м, .
Определить реакции опор в точках А и В.

Рис. 1
Рассмотрим равновесие балки АВ (рис. 2).
К балке приложена уравновешенная система сил, состоящая из активных сил и сил реакции.
Активные (заданные) силы:
, , , пара сил с моментом М, где
- сосредоточенная сила, заменяющая действие распределенной вдоль отрезка АС нагрузки интенсивностью q.
Величина

Линия действия силы  проходит через середину отрезка АС.
Силы реакции (неизвестные силы):
, , .
 - заменяет действие отброшенного подвижного шарнира (опора А).
Реакция  перпендикулярна поверхности, на которую опираются катки подвижного шарнира.
,  - заменяют действие отброшенного неподвижного шарнира (опора В).
,  - составляющие реакции , направление которой заранее неизвестно.

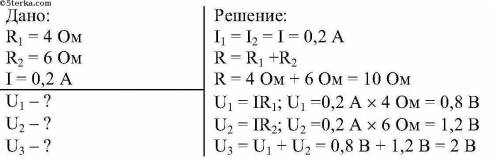

0,8 В; 1,2 В; 2 В.
