ответ: 5terka.com/node/6978
объяснение:
основным измерительным прибором в этой работе является динамометр. динамометр имеет погрешность δд =0,05 н. она и равна погрешности измерения, если указатель совпадает со штрихом шкалы. если же указатель в процессе измерения не совпадает со штрихом шкалы (или колеблется), то погрешность измерения силы равна δf = = 0,1 н.
средства измерения: динамометр.
материалы: 1) деревянный брусок; 2) деревянная линейка; 3) набор грузов.
порядок выполнения работы
1. положите брусок на горизонтально расположенную деревянную линейку. на брусок поставьте груз.
2. прикрепив к бруску динамометр, как можно более равномерно тяните его вдоль линейки. замерьте при этом показание динамометра.
3. взвесьте брусок и груз.
4. к первому грузу добавьте второй, третий грузы, каждый раз взвешивая брусок и грузы и измеряя силу трения.
по результатам измерений заполните таблицу:
номер
опыта
р, н
δp, н
fтр, н
δfтр, н
5. по результатам измерений постройте график зависимости силы трения от силы давления и, пользуясь им, определите среднее значение коэффициента трения μср (см. работу № 2).
6. рассчитайте максимальную относительную погрешность измерения коэффициента трения. так как
(см. формулу (1) работы № 2).
из формулы (1) следует, что с наибольшей погрешностью измерен коэффициент трения в опыте с одним грузом (так как в этом случае знаменатели имеют наименьшее значение) .
7. найдите абсолютную погрешность
и запишите ответ в виде:
требуется определить коэффициент трения скольжения деревянного бруска, скользящего по деревянной линейке.
сила трения скольжения
где n - реакция опоры; μ - ко
эффициент трения скольжения, откуда μ=fтр/n;
сила трения по модулю равна силе, направленной параллельно поверхности скольжения, которая требуется для равномерного перемещения бруска с грузом. реакция опоры по модулю равна весу бруска с грузом. измерения обоих сил проводятся при школьного динамометра. при перемещении бруска по линейке важно добиться равномерного его движения, чтобы показания динамометра оставались постоянными и их можно было точнее определить.
выполнение работы:
№ опыта
вес бруска с грузом р, н
сила трения fтр, h
μ
1
1,35
0,4
0,30
2
2,35
0,8
0,34
3
3,35
1,3
0,38
4
4,35
1,7
0,39
вычисления:
рассчитаем относительную погрешность:
так как
видно, что наибольшая относительная погрешность будет в опыте с наименьшим грузом, т.к. знаменатель меньше
рассчитаем абсолютную погрешность
так как
видно, что наибольшая относительная погрешность будет в опыте с наименьшим грузом, т.к. знаменатель меньше.
рассчитаем абсолютную погрешность
полученный в результате опытов коэффициент трения скольжения можно записать как: μ = 0,35 ± 0,05
По этой причине уменьшится сопротивление между точками в и г и, следовательно, уменьшится сопротивление всей цепи rэкв. Ток I1 = U/rэкв увеличится.
Вследствие увеличения падения напряжения на резисторе r1 напряжение Uвг между точками в и г уменьшится, что следует из выражения Uвг = U – I1r1. Таким образом, ток I2=Uвг /r2уменьшится.Из первого закона Кирхгофа I1=I2+I3 следует, что, поскольку I1 увеличится, а I2 уменьшится, I3возрастет, напряжение Uва =U1=I3r3 увеличится, а напряжениеU2 =U - Uва –I1r1 уменьшится.1-10. Две лампы, имеющие одинаковые номинальные напряжения 110 В и номинальные мощности Р1ном=50 Вт и Р2ном=150 Вт, соединены последовательно и включены в сеть с напряжением U=220 В.Определить напряжения на лампах и мощности, потребляемые каждой лампой, если допустить, что сопротивление ламп не зависит от тока. Указать неправильный ответ.1. P1 = 112,5 Вт. 2. P2=336 Вт. 3. U1 = 165 В. 4. U2=55 В.Решение 1-10. Из формулы Pном=Uном Iном= U2 ном /r сопротивление лампы Л1 равноR1 = U2 ном / P 1ном = 1102/50 = 242 Ом. Сопротивление лампы Л2 равноR2 = U2 ном / P 2ном = 1102/150 = 80.5 Ом.Общее сопротивление цепиRэкв = r1+r2 = 242 + 80,5 = 322,5 Ом.Ток лампI= U/rэкв = 220/322,5 = 0,682 А.Напряжения на лампах Л1 и Л2U1 =Ir1 = 165 В; U2 = Ir2 = 55 В.Мощность лампы Л1Р1 =I2r1 = 0,6852* 242 = 112,5 Вт.Мощность лампы Л2Р2 = I2r2 = 0,6852-80,5 = 37,5 Вт.Лампа Л1 нить накала которой рассчитана на мощность 50 Вт,при мощности 112 Вт перегорит.1-14. На рис. 1.14, б изображены графики зависимости напряжения Up на резисторе rл цепи, изображенной на рис. 1.14, а, от положения движка реостата rр. Какому соотношению сопротивлений rа и rv примерно соответствуют графики? Указать неправильный ответ.1. А для rп<rp/2. 2. Б для rп=оо. 3. В для rп=rp 4. Г для rp<гр,a) б)Решение 1-14. Уравнения Кирхгофа для цепиI=I1 + Iп (1)Uп = Iпrп= I1rx (2)U = I1rx + I(rp-rx) (3)Подставив в (1) Iп из (2) получимI = I1 + I1rx /rп (4)Подставив I из (4) в (3) , получимU = I1rx +( I1 + I1rx /rп)( rp-rx) = I1rx + I1rp - I1rx + I1 rp rx /rп - I1r2x /rп (5)Разделив (2) на (5) , получимUп / U = I1rx / (I1rp + I1 rp rx /rп - I1r2x /rп) = 1 / (rp / rx + rp / rп - rx / rп ) (6)Допустим, rп = ∞ , тогда из (6) следует Uп / U = rx / rp ; при rx / rp = 0 имеем Uп / U =0 ; при rx / rp= 0,5 имеем Uп / U =0,5; при rx / rp = 1 имеем Uп / U =1.Следовательно, условию rп = ∞ соответствует прямая Б.
t = 5 мин = 300 с
I = 1,2 A
m = 120 мг
____________
k - ?
Из закона Фарадея:
m = k·I·t
электрохимический эквивалент меди:
k = m / (I·t) = 120 / (1,2*300) ≈ 0,333 мг/Кл.

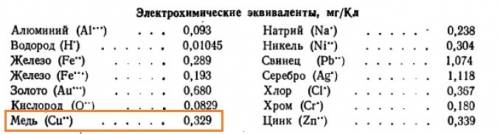

Табличное данное:
k табл = 0,329 мг/Кл.
Абсолютная погрешность:
Δ = k - k табл = 0,333 - 0,329 = 0,004 мг/Кл
Относительная погрешность:
ε = Δ ·100% / k табл = 0,004·100%/0,329 ≈ 1,2% (Опыт выполнен достаточно точно!)
