Оптические приборы — это устройства, в которых излучение какой-либо области спектра (ультрафиолетовой, видимой, инфракрасной) преобразуется (пропускается, отражается, преломляется, поляризуется). Отдавая дань исторической традиции, оптическими обычно называют приборы, работающие в видимом свете. При первичной оценке качества прибора рассматриваются лишь основные его характеристики концентрировать излучение – светосила различать соседние детали изображения – разрешающая сила; соотношение размеров предмета и его изображения – увеличение. Для многих приборов определяющей характеристикой оказывается поле зрения – угол, под которым из центра прибора видны крайние точки предмета.
прибора различать две близкие точки или линии обусловлена волновой природой света и называется разрешающей силой. Численное значение разрешающей силы, например, линзовой системы, зависит от умения конструктора справиться с аберрациями линз и тщательно отцентрировать эти линзы на одной оптической оси.
При желании создать качественный оптический прибор следует оптимизировать набор его основных характеристик – светосилы, разрешающей и увеличения. Нельзя сделать хороший, например, телескоп, добиваясь лишь большого видимого увеличения и оставляя малой светосилу (апертуру). У него будет плохое разрешение, так как оно прямо зависит от апертуры. Конструкции оптических приборов весьма разнообразны, и их особенности диктуются назначением конкретных устройств. Но при воплощении любой спроектированной оптической системы в готовый оптико-механический прибор необходимо расположить все оптические элементы в строгом соответствии с принятой схемой, надежно закрепить их, обеспечить точную регулировку положения подвижных деталей, разместить диафрагмы для устранения нежелательного фона рассеянного излучения. Нередко требуется выдерживать заданные значения температуры и влажности внутри прибора, сводить к минимуму вибрации, нормировать распределение веса, обеспечить отвод тепла от ламп и другого вс электрооборудования. Значение придается внешнему виду прибора и удобству обращения с ним.
1. Базовые оптические элементы
Термин «Оптические приборы» является частным случаем более общего понятия оптических систем, которое также включает в себя биологические органы преобразовывать световые волны. Оптическая система — совокупность оптических элементов (преломляющих, отражающих, дифракционных и т. п.), созданная для определённого формирования пучков световых лучей (в классической оптике), радиоволн (в радиооптике), заряженных частиц (в электронной и ионной оптике). Вообще по своей сути, оптический прибор — это конструктивным образом оформленная для выполнения конкретной задачи оптическая система, состоящая, по крайней мере, из одного из базовых оптических элементов, исторически такими элементами являлись:
Линзы.
Призмы.
Зеркала.
Световые фильтры.
m=0.5 кг t1=30 t2=100 P=1000 Вт η=0,9 c=4200 Дж/(кг*С)
r=2.256*10^6 Дж/кг т=?
===
η=P*т/Q
Δt=t2-t1=100-30=70
Q=c*m*Δt + r*m
т=η*m*(c*Δt+r)/P=0.9*0.5*(4200*70+2.256*10^6)/1000=1143 c
Время нагрева воды до 100 градусов
т1=η*m*c*Δt/P=0.9*0.5*4200*70/1000=132 c

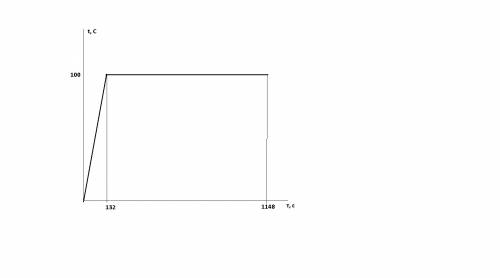

График в приложении.
=========================================
