23.02.2023 05:25 •  Информатика

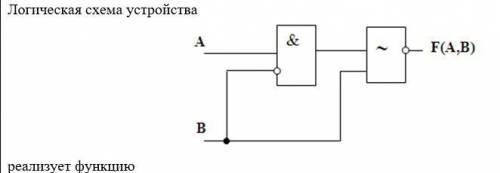

Логическая схема устройства реализует функцию?
СХему решить по информатике подробно


Логическая схема устройства реализует функцию? СХему решить по информатике подробно

👇
Ответ:

Расставляем нумерацию на корпусах и выводах функциональных элементов (см. вложение). выводы нумеруем 1, 2, 3, и нумерация приобретает вид (на примере DD1) DD1-1, DD1-2, DD1-3. Для удобства записи дефис не пишем, получается DD11, DD12, DD13.

2. Записываем входные сигналы и получаем выходные в соответствии с функцией каждого элемента.

Для DD1:

DD11 = A, DD12 = B,

DD13 = DD11 & DD12 = A & B

Для DD2:

DD21 = B, DD22 = C,DD23 = DD21 + DD22 = B + C

Для DD3:

DD31 = DD13= A & B, DD32 = DD23 = B + C

DD33 = DD31 & DD32 = (A & B) & ( B + C)

Для DD4:

DD41 = DD33 = (A & B) & ( B + C), DD42 = D

DD43 = DD41 + DD42 = (A & B) & ( B + C) + D

Результат: F(A,B,C,D) = (A & B) & ( B + C) + D. Пробуем упростить полученное выражение



F(A,B,D)=A & B + D (от С, как видим, функция не зависит).

4. Анализ

Схему можно существенно упростить. Удалить элементы DD2, DD3 и соединить выход DD1-3 со входом DD4-1


Логическая схема устройства реализует функцию? СХему решить по информатике подробно
4,6(49 оценок)
Открыть все ответы
Ответ:
пецааааа1
пецааааа1
23.02.2023
1. Выразим выражения по правилам языка Pascal:
a) 5 * 2 - 4
Решение:
Умножение имеет более высокий приоритет, чем вычитание. Поэтому, сначала выполним вычисление умножения: 5 * 2 = 10.
Затем, выполним вычитание: 10 - 4 = 6.
Ответ: 6.

б) 7 * х + 2
Решение:
Умножение имеет более высокий приоритет, чем сложение. Поэтому, сначала выполним вычисление умножения: 7 * х = 7х.
Затем, выполним сложение: 7х + 2.
Ответ: 7х + 2.

в) 8 * х - 3 * (х + у)
Решение:
Выполним умножение: 8 * х = 8х и 3 * (х + у) = 3х + 3у.
Затем, выполним вычитание: 8х - (3х + 3у).
Для выполнения операции в скобках, умножение 3 на каждый из элементов внутри скобок:
8х - 3х - 3у = 5х - 3у.
Ответ: 5х - 3у.

г) v^2 * х * у^2 * х * у
Решение:
По правилам алгебры, умножение можно проводить в любом порядке.
Выполним умножение: v^2 * х = v^2х, у^2 * х = у^2х, v^2х * у^2х = (vх * у)^2х.
Ответ: (vх * у)^2х.

2. Переведем запись с языка Pascal в нормальную форму:
f = (3 * x + 4 * y)/(2 * sqr(к) - 4 * t / y)
Решение:
Нормализация выражения подразумевает разделение на более простые составляющие.
Заменим sqr(к) на к^2, чтобы выразить возведение в квадрат в общепринятой форме:
f = (3 * x + 4 * y)/(2 * к^2 - 4 * t / y)
Затем, выполним умножение и деление в числителе и знаменателе:
f = (3 * x + 4 * y)/(2к^2 - (4 * t) / y)
Ответ: f = (3 * x + 4 * y)/(2к^2 - 4t/y).

Таким образом, мы записали выражения по правилам языка Pascal и перевели запись с языка Pascal в нормальную форму.
4,8(63 оценок)
Ответ:
trototil
trototil
23.02.2023
1. Достоинства электронных книг:
- Высокая стоимость: это неверное утверждение. Электронные книги обычно стоят дешевле, чем печатные, или даже могут быть бесплатными.
- Изменение размеров шрифта: это верное утверждение. Одним из преимуществ электронных книг является возможность изменения размера шрифта, что делает чтение более комфортным для пользователей с разными потребностями.
- Переходы по гиперссылкам: это верное утверждение. Электронные книги обычно содержат гиперссылки, которые позволяют быстро перемещаться по разным разделам книги или переходить к другим источникам информации.
- Компактность хранения: это верное утверждение. Электронные книги занимают мало места на устройстве хранения (например, на компьютере или смартфоне), поэтому их можно легко собирать в большом количестве без затрат на физическое пространство.
- Возможность озвучивать текст: это верное утверждение. Некоторые электронные книги имеют функцию озвучивания текста, что позволяет пользователю слушать книгу вместо чтения.
- Высокая чувствительность к физическому воздействию: это неверное утверждение. В отличие от печатных книг, электронные книги более устойчивы к физическому воздействию, такому как механические повреждения или загрязнения.

2. Основные функции текстового редактора:
- Строгое соблюдение правописания: это неверное утверждение. Хотя текстовые редакторы обычно имеют функцию проверки правописания, это не является их основной функцией.
- Копирование, перемещение, сортировка текста: это верное утверждение. Одной из основных функций текстового редактора является возможность копирования, перемещения или сортировки текста внутри документа.
- Создание, редактирование, сохранение, печать текстов: это верное утверждение. Текстовый редактор позволяет создавать новые документы, редактировать уже существующие, сохранять их в файлы и печатать текст на бумаге.
- Автоматическая обработка информации, имеющейся в текстовом файле: это верное утверждение. Современные текстовые редакторы могут предоставлять функции автоматической обработки информации в текстовом файле, такие как поиск и замена, подсчет слов или символов и другие операции.

3. Пропущенное звено в ряду "Символ – слово – … – фрагмент текста":
- Абзац: это верное утверждение. Абзац является промежуточным звеном между словом и фрагментом текста. Он представляет собой блок текста, содержащий одну или несколько связанных мыслей или идей, отделенных от остального текста пустыми строками или отступами.

5. Текстовый редактор входит в состав:
- Прикладного программного обеспечения: это верное утверждение. Текстовый редактор является одной из основных программ, входящих в состав прикладного программного обеспечения, которое предназначено для выполнения конкретных задач пользователем (например, создания и редактирования текстовых документов).

6. Названия разделов разных уровней составляют:
- Оглавление: это верное утверждение. Оглавление представляет собой список разделов и подразделов документа вместе с указанием их страниц или номеров, что позволяет пользователю быстро найти нужную информацию или перемещаться по документу.
4,7(37 оценок)
