15.10.2021 04:15 •  Информатика

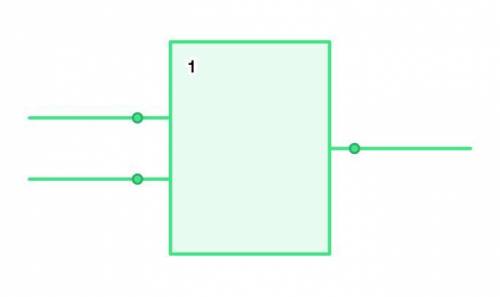

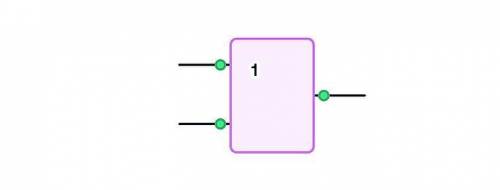

1)какой логический элемент представлен на картинке


1)какой логический элемент представлен на картинке
1)какой логический элемент представлен на картинке

👇
Ответ:
dhjejdj
dhjejdj
15.10.2021

или -не

Объяснение:

если не ошибаюсь то так

4,6(34 оценок)
Ответ:
gcgxbxh
gcgxbxh
15.10.2021

2 входа 1 выход

Объяснение:

4,6(9 оценок)
Ответ:
superrada
superrada
15.10.2021
На первой картинке представлен логический элемент "ИЛИ" (OR), а на второй картинке представлен логический элемент "И" (AND).

Давайте подробнее разберем каждый из них:

1) На первой картинке мы видим схему, где два входных сигнала (A и B) направлены на логический элемент с символом "+". Это символ обозначает "ИЛИ" (OR) - это операция логического сложения. У логического элемента "ИЛИ" выходной сигнал будет активным (равным 1), если хотя бы один из входных сигналов (A или B) будет активным (равным 1). Таким образом, когда на вход поступает сигнал 1 и/или 1, на выходе получается сигнал 1. Если же оба входных сигнала равны 0, то и на выходе будет 0.

2) На второй картинке мы видим схему, где два входных сигнала (A и B) направлены на логический элемент с символом "•". Это символ обозначает "И" (AND) - это операция логического умножения. У логического элемента "И" выходной сигнал будет активным (равным 1) только если оба входных сигнала (A и B) будут активными (равными 1). Таким образом, когда на вход поступает сигнал 1 и 1, на выходе получается сигнал 1. Если хотя бы один из входных сигналов равен 0, то и на выходе будет 0.

Пошаговое решение задачи:

- Для первой картинки (логический элемент "ИЛИ"):
1. Посмотрите на символ, который обозначен на схеме (символ "+").
2. Подумайте о свойствах операции логического сложения (ИЛИ).
3. Примените свойства операции логического сложения: если хотя бы один из входных сигналов равен 1, то и на выходе будет 1; если оба входных сигнала равны 0, то и на выходе будет 0.
4. Заключение: на первой картинке представлен логический элемент "ИЛИ" (OR).

- Для второй картинки (логический элемент "И"):
1. Посмотрите на символ, который обозначен на схеме (символ "•").
2. Подумайте о свойствах операции логического умножения (И).
3. Примените свойства операции логического умножения: на выходе будет 1 только если оба входных сигнала равны 1; если хотя бы один из входных сигналов равен 0, то и на выходе будет 0.
4. Заключение: на второй картинке представлен логический элемент "И" (AND).

Надеюсь, что ответ был понятен и объяснение подробным. Если у вас есть еще вопросы, не стесняйтесь задавать!
4,4(77 оценок)
