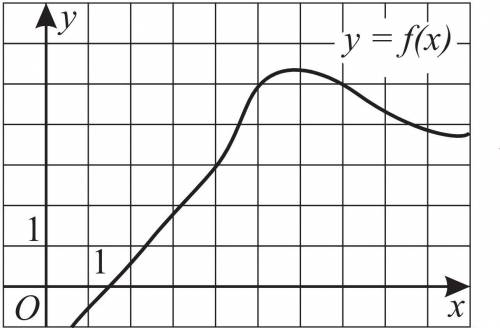

На рисунке изображен график функции y=f(x). Прямая, проходящая через начало координат, касается графика этой функции в точке с абсциссой 5. Найдите f′(5).
Под рабочим местом понимается определенный участок производственной площади, цеха участка, мастерской, закрепленной за данным рабочим (или бригадой рабочих), предназначенной для выполнения определенной работы и оснащенной в соответствии характером этой работы оборудованием, при инструментами и материалами. Организация рабочего места является важнейшим звеном организации труда. Правильный выбор и размещение оборудования, инструментов и материалов на рабочем месте создают наиболее благоприятные условия работы, при которых при наименьшем затрате сил и средств труда обеспечиваются безопасные условия работы, достигается высокая производительность и высокое качество продукции.
Основным оборудованием рабочего места слесаря является, как правило, одноместный слесарный верстак с установленными на нем тисками и представляет собой каркас сварной конструкции из стальных или чугунных труб, стального профиля (уголка).
Крышку (столешницу) верстаков изготавливают из досок толщиной 50-60 мм (из твердых пород дерева). Столешницу покрывают листовым железом толщиной 1-2 мм. Кругом столешницу окантовывают бортиком, чтобы с неё не скатывались детали. Остальные элементы слесарного верстака см. рис. 1.2.
1-регулировочный винт; 2 - каркас верстака; 3 - хвостовик тисков; 4 - защитная сетка; 5 - полочка для измерительного инструмента; 6 - планшет для рабочего инструмента; 7 - планка-бортики; 8 - маховичокРисунок 1.1 Слесарный верстак с регулируемыми по высоте тискамиРисунок 1.2 Тиски слесарные параллельные, поворотные
На верстаке располагаются параллельные поворотные тиски. Тиски устанавливают на верстаках и используют при различных слесарных работах: стуловые при рубке, гибке и других видах обработки с ударными нагрузками; параллельные, неповоротные и поворотные – при выполнении более сложных и точных работ, не связанных с сильными ударами по заготовке; ручные – для закрепления небольших заготовок, если их неудобно или опасно держать руками. Параллельные поворотные тиски (рис. 1.3) состоят из плиты основания – 3, поворотной части – 4 с неподвижной губкой – 9, подвижной губки – 7 со сквозным прямоугольным вырезом, в котором находятся гайка – 10 и зажимной винт – 11. Перемещение подвижной губки осуществляется упорной планкой – 6 при вращении рукоятки – 5.
Для поворота тисков на требуемый угол по круговому Т-образному пазу в основании тисков перемещается болт с рукояткой – 2, с которой поворотная часть – 4 прижимается к основанию – 3. Для увеличения срока службы тисков к рабочим поверхностям губок привертывают стальные термически обработанные губки – 8 с насечкой. Тиски можно регулировать по высоте винтом – 8 (рис. 1.2).
Правильный выбор высоты тисков по росту рабочего влияет на точность слесарной обработки и предупреждает его преждевременную утомляемость. Для выполнения опиловочных работ правильный выбор тисков по высоте будет на рис. 1.4 а, 1.4 б. На рис. 1.4 в показана правильная высота стуловых тисков при рубке.
Рисунок 1.4 Пример рационального расположения инструмента на слесарном верстакеРисунок 1.3 Высота установки тисков
Большое внимание на производительность труда слесаря оказывает правильная организация и оснащенность рабочего места. Пример удачной планировки и организации рабочего места изображен на рис. 1.5.
Хранить инструмент следует в выдвижных ящиках верстака в таком порядке, чтобы режущий и измерительный инструменты – напильники, молотки, зубила, ключи, сверла, угольники и т.п. – не портились от ударов, царапин и коррозии. Подробное описание и пользования слесарным инструментом даны при изучении конкретного вида работы.
Дано: ▲АВС АВ=17 см. ВС=15 см. АС=8 см. СН - высота Найти: АН и ВН Решение. 1) Проверим ▲АВС на прямоугольность теоремой Пифагора. 17²=15²+8² 289=225+64 289=289 ⇒▲АВС - прямоугольный ∠С=90° 2) По теореме о среднем пропорциональном СН²=АН*ВН По теореме Пифагора в ▲АСН СН²=АС²-АН² ⇒АС²-АН²=АН*ВН АС²=АН*ВН+АН²=АН*(ВН+АН) ⇒8²=АН*17 АН=64/17 В ▲ВСН СН²=ВС²-ВН² ⇒ВС²-ВН²=АН*ВН ВС²=АН*ВН+ВН²=ВН*(АН+ВН) ⇒15²=ВН*17 ВН=225/17 Проверка: АВ=АН+ВН=(64/17)+(225/17)=(64+225)/17=289/17=17 ответ: 64/17 см.; 225/17 см.
Под рабочим местом понимается определенный участок производственной площади, цеха участка, мастерской, закрепленной за данным рабочим (или бригадой рабочих), предназначенной для выполнения определенной работы и оснащенной в соответствии характером этой работы оборудованием, при инструментами и материалами. Организация рабочего места является важнейшим звеном организации труда. Правильный выбор и размещение оборудования, инструментов и материалов на рабочем месте создают наиболее благоприятные условия работы, при которых при наименьшем затрате сил и средств труда обеспечиваются безопасные условия работы, достигается высокая производительность и высокое качество продукции.
Основным оборудованием рабочего места слесаря является, как правило, одноместный слесарный верстак с установленными на нем тисками и представляет собой каркас сварной конструкции из стальных или чугунных труб, стального профиля (уголка).
Крышку (столешницу) верстаков изготавливают из досок толщиной 50-60 мм (из твердых пород дерева). Столешницу покрывают листовым железом толщиной 1-2 мм. Кругом столешницу окантовывают бортиком, чтобы с неё не скатывались детали. Остальные элементы слесарного верстака см. рис. 1.2.
1-регулировочный винт; 2 - каркас верстака; 3 - хвостовик тисков; 4 - защитная сетка; 5 - полочка для измерительного инструмента; 6 - планшет для рабочего инструмента; 7 - планка-бортики; 8 - маховичокРисунок 1.1 Слесарный верстак с регулируемыми по высоте тискамиРисунок 1.2 Тиски слесарные параллельные, поворотныеНа верстаке располагаются параллельные поворотные тиски. Тиски устанавливают на верстаках и используют при различных слесарных работах: стуловые при рубке, гибке и других видах обработки с ударными нагрузками; параллельные, неповоротные и поворотные – при выполнении более сложных и точных работ, не связанных с сильными ударами по заготовке; ручные – для закрепления небольших заготовок, если их неудобно или опасно держать руками. Параллельные поворотные тиски (рис. 1.3) состоят из плиты основания – 3, поворотной части – 4 с неподвижной губкой – 9, подвижной губки – 7 со сквозным прямоугольным вырезом, в котором находятся гайка – 10 и зажимной винт – 11. Перемещение подвижной губки осуществляется упорной планкой – 6 при вращении рукоятки – 5.
Для поворота тисков на требуемый угол по круговому Т-образному пазу в основании тисков перемещается болт с рукояткой – 2, с которой поворотная часть – 4 прижимается к основанию – 3. Для увеличения срока службы тисков к рабочим поверхностям губок привертывают стальные термически обработанные губки – 8 с насечкой. Тиски можно регулировать по высоте винтом – 8 (рис. 1.2).
Правильный выбор высоты тисков по росту рабочего влияет на точность слесарной обработки и предупреждает его преждевременную утомляемость. Для выполнения опиловочных работ правильный выбор тисков по высоте будет на рис. 1.4 а, 1.4 б. На рис. 1.4 в показана правильная высота стуловых тисков при рубке.
Рисунок 1.4 Пример рационального расположения инструмента на слесарном верстакеРисунок 1.3 Высота установки тисковБольшое внимание на производительность труда слесаря оказывает правильная организация и оснащенность рабочего места. Пример удачной планировки и организации рабочего места изображен на рис. 1.5.
Хранить инструмент следует в выдвижных ящиках верстака в таком порядке, чтобы режущий и измерительный инструменты – напильники, молотки, зубила, ключи, сверла, угольники и т.п. – не портились от ударов, царапин и коррозии. Подробное описание и пользования слесарным инструментом даны при изучении конкретного вида работы.
