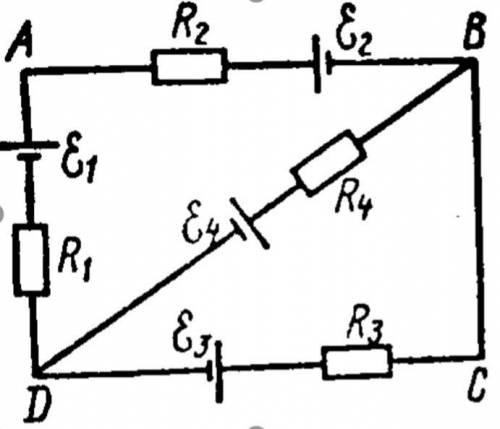

даю 100 SOS Дана схема электрической цепи постоянного тока. Определить значение и направление токов, проходящих через резисторы, сопротивления которых R1 = R2 = 2 Ом, R3 = 6 Ом, R4 = 4 Ом и ЭДС источников электрической энергии ξ1 = 30 В, ξ2 = 4 В, ξ3 = 8 В и ξ4 = 6 В. Внутреннее сопротивление источников электрической энергии не учитывать.
Для определения значений и направлений токов в данной схеме электрической цепи, мы можем использовать законы Кирхгофа. В данной схеме имеются две ветви параллельного соединения резисторов (R1 и R2), а также две последовательно соединенные ветви резисторов (R3 и R4).
Давайте сначала рассмотрим параллельное соединение резисторов R1 и R2. В параллельном соединении сумма обратных величин сопротивлений равна обратной величине общего сопротивления:
1/R_общ = 1/R_1 + 1/R_2
Подставляя значения R1 = R2 = 2 Ом, получаем:
1/R_общ = 1/2 + 1/2 = 1 + 1 = 2
Таким образом, общее сопротивление параллельного соединения резисторов R1 и R2 составляет:
R_общ = 1/2 Ом = 0.5 Ом
В следующей ветви параллельного соединения находится резистор R3 с сопротивлением 6 Ом. Общее сопротивление данной ветви составляет R_общ = 6 Ом.
Теперь мы можем определить ток, проходящий через общее сопротивление параллельного соединения R1 и R2. Для этого используем закон Ома:
I = U/R
где I - ток, U - напряжение, R - сопротивление.
Ток, проходящий через общее сопротивление параллельного соединения R1 и R2, равен:
I_общ = ξ1 / R_общ
Подставляя значения ξ1 = 30 В и R_общ = 0.5 Ом, получаем:
I_общ = 30 В / 0.5 Ом = 60 А
Таким образом, ток, проходящий через общее сопротивление параллельного соединения R1 и R2, составляет 60 А.
Теперь рассмотрим ветвь с последовательно соединенными резисторами R3 и R4. Общее сопротивление данной ветви равно:
R_общ2 = R3 + R4 = 6 Ом + 4 Ом = 10 Ом
Ток, проходящий через общее сопротивление, можно определить также с помощью закона Ома:
I_общ2 = ξ2 / R_общ2
Подставляя значения ξ2 = 4 В и R_общ2 = 10 Ом, получаем:
I_общ2 = 4 В / 10 Ом = 0.4 А
Таким образом, ток, проходящий через общее сопротивление последовательного соединения R3 и R4, составляет 0.4 А.
Итак, мы получили значения токов, проходящих через общие сопротивления в параллельном и последовательном соединениях. Теперь определим направления токов.
На основании концепции, что направление тока зависит от потенциала, можно определить направления токов. Ток в параллельном соединении будет течь от положительной к более негативной стороне, а в последовательном соединении - в противоположном направлении электродвижущей силы (ЭДС).
Таким образом, ток в параллельном соединении R1 и R2 направлен от ξ1 (30 В) к ξ4 (6 В). Ток в последовательном соединении R3 и R4 направлен от ξ2 (4 В) к ξ3 (8 В).
Надеюсь, данный подробный ответ был понятен для вас. Если у вас есть еще вопросы, не стесняйтесь задавать их.
