Электрическое поле – это особая форма материи, о существовании которой можно судить только по ее действию. Экспериментально доказано, что существуют два рода зарядов, вокруг которых существуют электрические поля, характеризующиеся силовыми линиями.
Графически изображая поле, следует помнить, что линии напряженности электрического поля:
нигде не пересекаются друг с другом;имеют начало на положительном заряде (или в бесконечности) и конец на отрицательном (или в бесконечности), т. е. являются незамкнутыми линиями;между зарядами нигде не прерываются.
Объяснение:

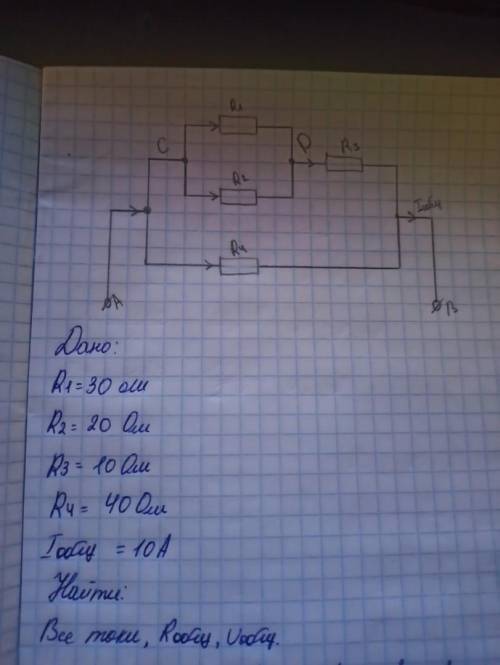

я не понял какие токи искать,в каких точках,поэтому найдем общее сопротивление,чтоб его найти нужно знать,что при параллельном соединении формула 1/r0=1/r1+1/r2
1/r0=1/30+1/20=5/60=1/12,значит r0=12
с 3м и вот этим параллельной цепочкой 1 и 2 резистора у них последовательное соединение,поэтому просто складываем два сопротивления 12+10=22 Ом=r01
С верхней закончили ,теперь с нижней разбираемся,там один резистор,поэтому ничего делать не нужно теперь найдем общее сопротивление, соединение нижней и верхней цепочки параллельное,значит применяем первую формулу 1/r02=1/r01+1/r4
1/r02=1/22+1/40
1/ro2=20/440+11/440
1/ro2=31/440
ro2=440/31~14,2
общее напряжение равно u=ir=14,2*10=142
i=u/r
ток на нижнем резисторе равен u на нижней ветке(ТК соединение параллельно то Uверха=Uниза=Uобщ)
I4=142/40=3,55А
На верхней последовательное соединение 3 резистора и вот этой цепочки ,значит Uo=U3+Uцепи,но токи здесь равны так как параллельное соединение ,значит ток общий в верхней равен 10-3.55=6,45а,значит в 3 резисторе 6,45а
,а в цепочке 1 и 2 резистора тоже 6,45 а
в точке а и в ток 10 А
в точках с и р ток 6,45 А
