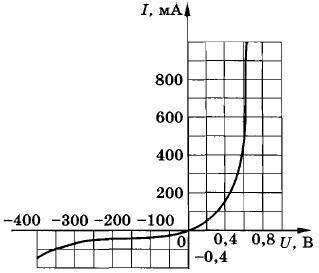

Жду подробный ответ с пояснениями Какая часть вольт-амперной характеристики германиевого диода (рис 3.72) отражает зависимость силы тока от напряжения в пропускном направлении? Какая – в запирающем направлении? Найдите внутреннее сопротивление диода при прямом напряжении 0,4 В и при обратном напряжении 400 В.
Зако́н Архиме́да: на тело, погружённое [1] в жидкость (или газ) , действует выталкивающая сила, равная весу вытесненной этим телом жидкости (или газа) (называемая силой Архимеда) FA = ρgV, где ρ — плотность жидкости (газа) , g — ускорение свободного падения, а V — объём погружённого тела (или часть объёма тела, находящаяся ниже поверхности) . Если тело плавает на поверхности или равномерно движется вверх или вниз, то выталкивающая сила (называемая также архимедовой силой) равна по модулю (и противоположна по направлению) силе тяжести, действовавшей на вытесненный телом объём жидкости (газа) , и приложена к центру тяжести этого объёма. Тело плавает, если сила Архимеда уравновешивает силу тяжести тела. Следует заметить, что тело должно быть полностью окружено жидкостью (либо пересекаться с поверхностью жидкости) . Так, например, закон Архимеда нельзя применить к кубику, который лежит на дне резервуара, герметично касаясь дна.
На тело действуют силы( см. рисунок) mg- сила тяжести Fарх - Сила Архимеда, которая выталкивает тело из воды. F- Сила, которую мы ищем.
Сила Архимеда равна FА = ρgV, где ρ – плотность жидкости, V – объем погруженной в жидкость части тела g - ускорение свободного падения. 20см^3 = 0.00002 м^3 Итак, напишем уравнение. Т.к тело не двигается, то его ускорение равно нулю,то 0=mg-F-Fарх. Получаем, что F=mg-Fарх.. F=0.226*10-1000*10*0.00002=2.06 Н
Почему у меня сила действует наверх? Стоит сравнить силу тяжести и силу архимеда. Сила тяжести в разы больше. Значит, искомая сила должна " " не силе тяжести, а архимеда, т.е она должна быть направленна по направлении силы архимеда.
Объяснение:
Правая часть — в пропускном, напряжение приложено + к р , - к n.
на графике это область положительных напряжений и экспоненциального роста силы тока от напряжения
левая часть — в запирающем, напряжение приложено + к n , - к p.
на графике это область отрицательных напряжений и очень малого изменения силы тока от напряжения
при прямом напряжении 0,4 В сила тока около 150 ма
сопротивление R = 0,4 В/ 0,15 А =2,666666 Ом ~ 2,7 Ом
при обратном напряжении 400 В сила тока около 0,3 ма
сопротивление R = 400 В/ 0,0003 А =1333333 Ом ~ 1,3 МОм
