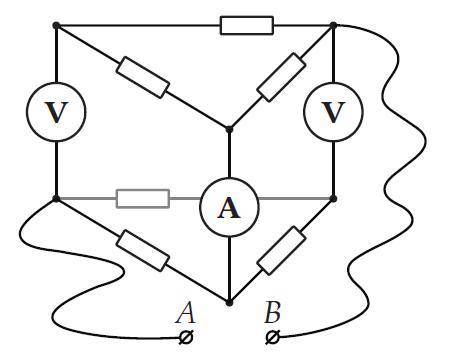

Все резисторы в цепи, изображённой на рисунке, одинаковые, а приборы — идеальные. Сопротивление подводящих проводов пренебрежимо мало. Сопротивление любого резистора равно R=0,3 кОм. К выводам A и B подключают идеальную батарейку, напряжение между выводами которой равно U=4 В.
Определите показания амперметра. ответ дайте в мА, округлите до целых.
Какое напряжение показывает правый вольтметр? ответ дайте в вольтах, округлите до целых.
1. при последовательном соединении значения 2ух резисторов суммируются R1+R2= 0,3 кОм + 0,3 кОм = 0,6 кОм = 600 Ом
при параллельном соединение используется формула 1/R = 1/R1 + 1/R2
один резистор у нас величиной 300 Ом а два других дают 600 Ом, значит при параллельном соединении в нижнем участке цепи будет сопротивление 1/R = 1/300 Ом + 1/600 Ом = 3/600 . Следует R = 600/3 = 200 Ом.
Находим силу тока в Амперметре по закону Ома I = U/R = 4 Вольт/200Ом = 0,02 А = 20мА
2. Как я поняла про напряжение - при параллельном соединении проводников напряжение на всех участках цепи одинаковое. не ручаюсь за правильность этого суждения, но в ответе написала исходное напряжение - 4 Вольт
